從截面來看，目前踢腳線暖氣片有三種不同的結構。

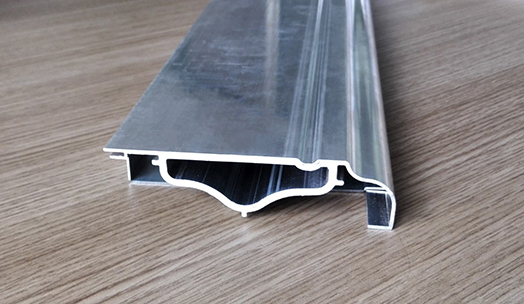

第一種是寬水道式，見附圖，這種踢腳線暖氣片由于容水量大，而且面板本身就是水道，因此，在相同高度的情況下，散熱量高，供暖效果好；
（銀屋寬水道踢腳線暖氣片截面圖）

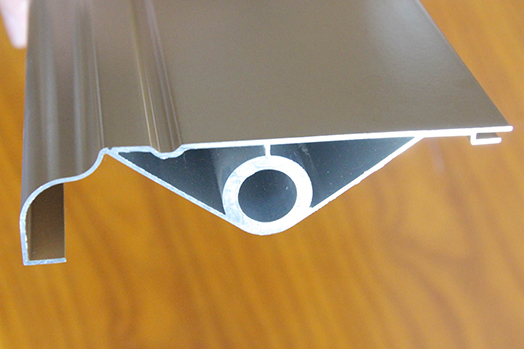

第二種是水道和面板之間通過多翅片進行連接，如下圖，水道通過3個翅片和面板連接，熱傳導迅速而均勻，因此相當于只有一個點連接來說，散熱量高，供暖效果更好。
（受中華人民共和國知識產(chǎn)權保護，仿冒必究）
（銀屋單水道踢腳線暖氣片截面圖）

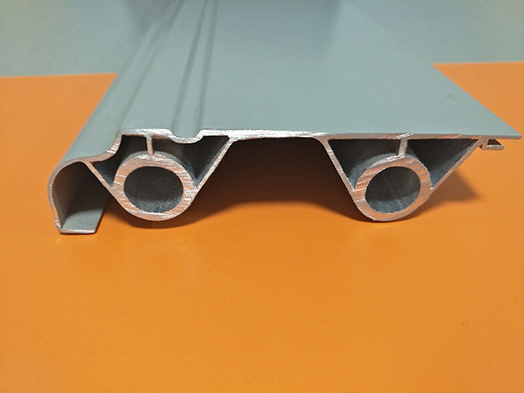

這種結構經(jīng)過改進，面板后面布置2根水道，每個水道分別通過3個翅片與面板連接，如下圖，這種結構的踢腳線暖氣片熱傳導比單水道的更好，散熱量更大。
（銀屋雙水道踢腳線暖氣片截面圖）
第三種是水道直接貼在面板后面簡單的結構，或水道與面板拉開一些，中間通過一個點連接，如下圖。這種結構的踢腳線暖氣片由于水道只有一個點與面板連接，熱傳導性能差一些，散熱量相應的會低一些，供暖效果比第一種和第二種差一些。
（單水道簡單結構踢腳線暖氣片截面圖）

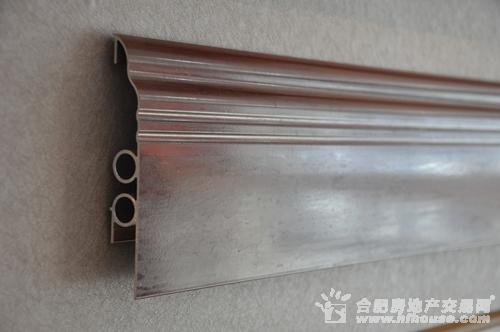

這種簡單結構的踢腳線暖氣片經(jīng)過改進，后面布置2根水道，相應的熱傳導比這種結構的單水道的會高，供暖效果相應的要好一些。
（雙水道簡單結構踢腳線暖氣片截面圖）
以上幾種不同結構的踢腳線暖氣片，在高度相同、表面都不開對流孔的情況下，供暖效果和散熱量的最大的是寬水道、其次6翅片雙水道、然后是3翅片單水道和簡單結構的雙水道，最小的是的簡單結構的單水道。
|
