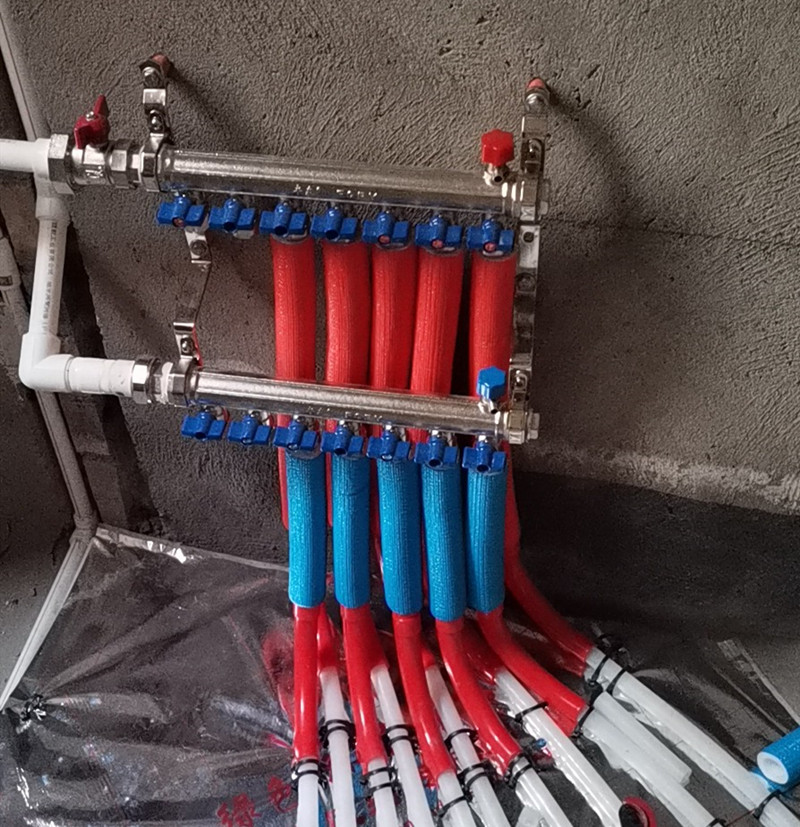

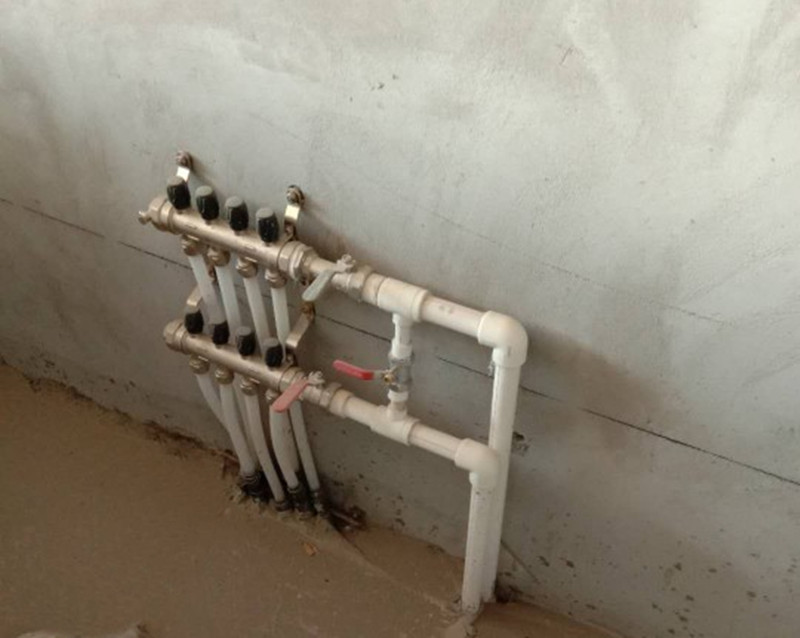

我們知道地暖和用章魚式系統的暖氣片或踢腳暖都要用到分水器作為供暖水的分流和集回控制中心，為了美觀，分水器一般都放在衛生間洗臉池或廚房的櫥柜下，由于這些地方的空間都很有限，因此分水器和供暖主管盡量少占地方最好，有的安裝師傅根本不為顧客考慮這些問題，在供暖主管與分水器連接處用直閥，占用很大空間，見下圖。
上面這樣2張照片供暖主管與分水器連接處占用很大的空間，很不合理。

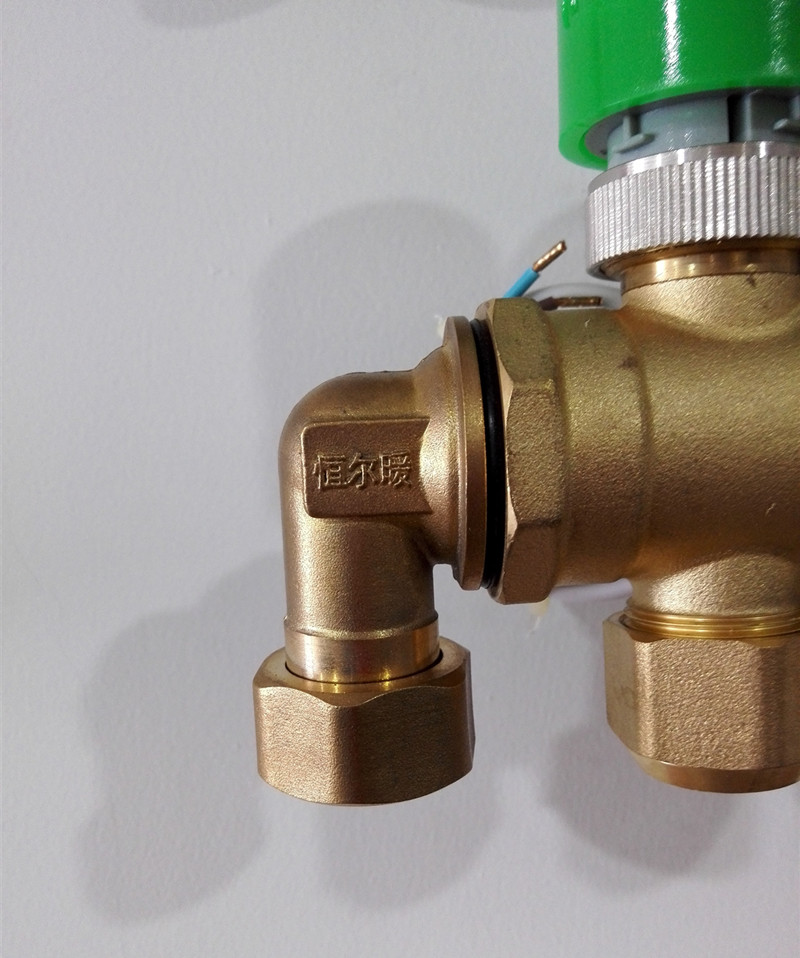

下面給大家介紹一種供暖主管和分水器之間專用的活接彎頭，用上它，分水器邊上有5cm的距離就夠主管安裝了，該產品具有安裝空間小，不占地方，自帶過濾網，安裝、拆卸及清洗方便，長期使用不滲漏水，下端活接螺母可以連接PPR管或鋁塑管外絲直接或外絲球閥，無論你供暖主管用PPR管還是鋁塑管都十分方便連接。我們來看看安裝好的照片。

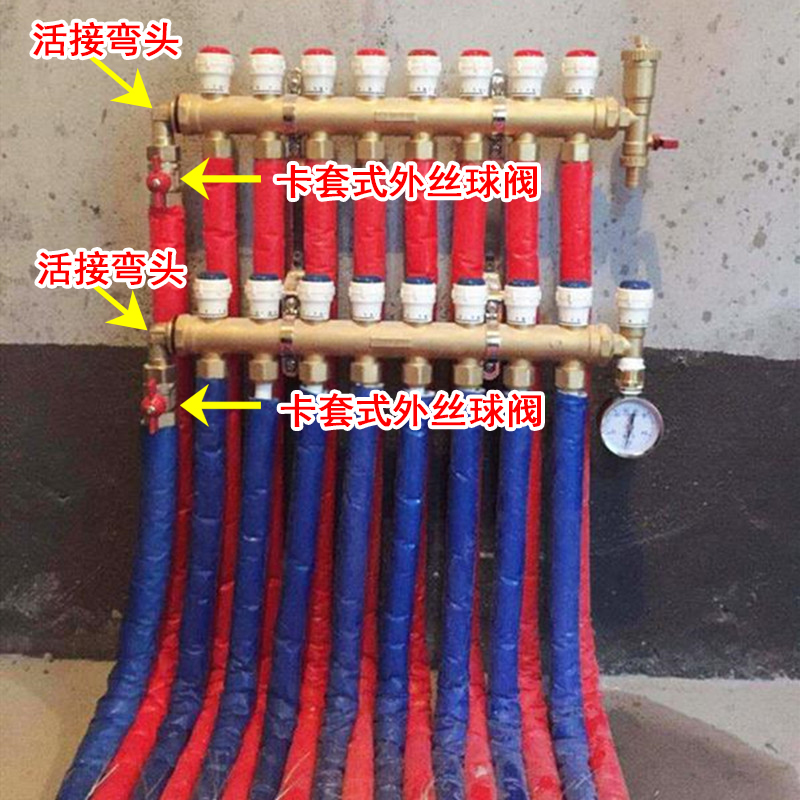

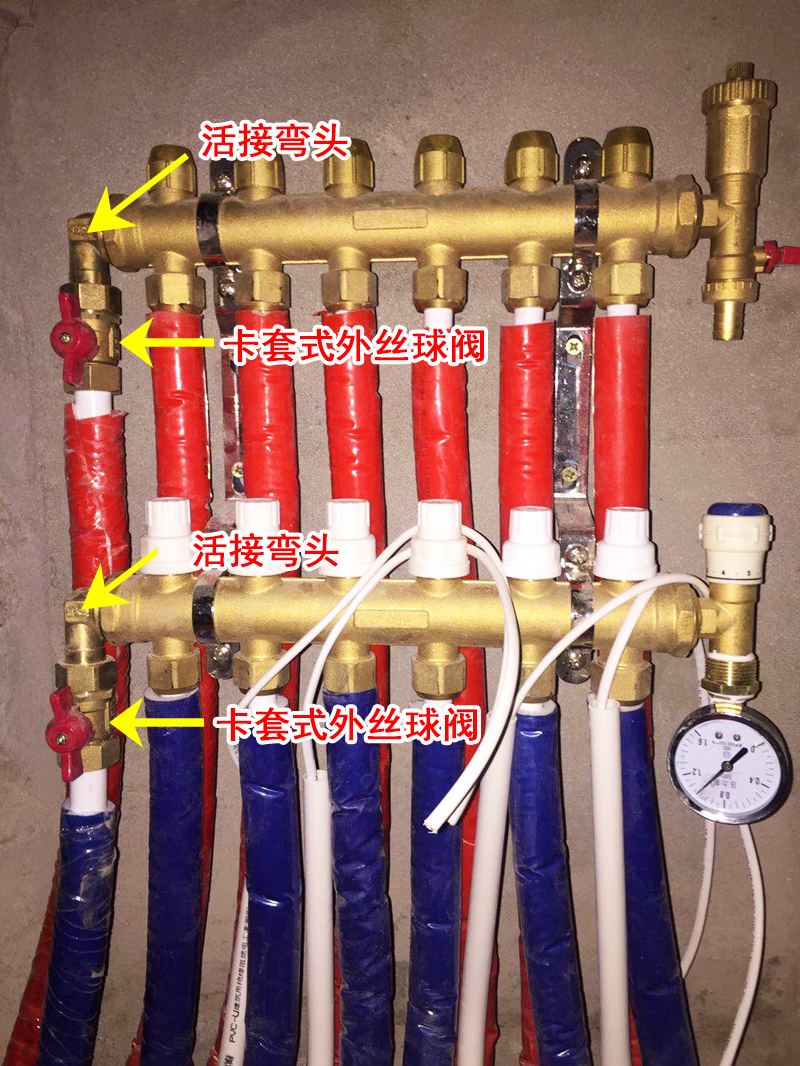

以上兩張安裝照片中供暖主管用的鋁塑管，加上卡套式外絲球閥與活接彎頭連接，供暖主管向下，一定都占用墻面空間，測量一下，分水器邊上主管占用的空間不到5cm。

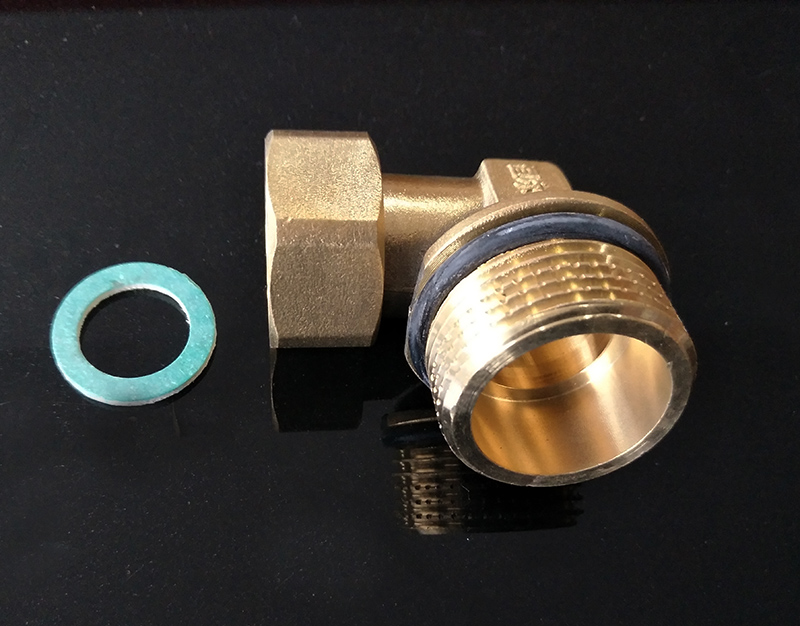

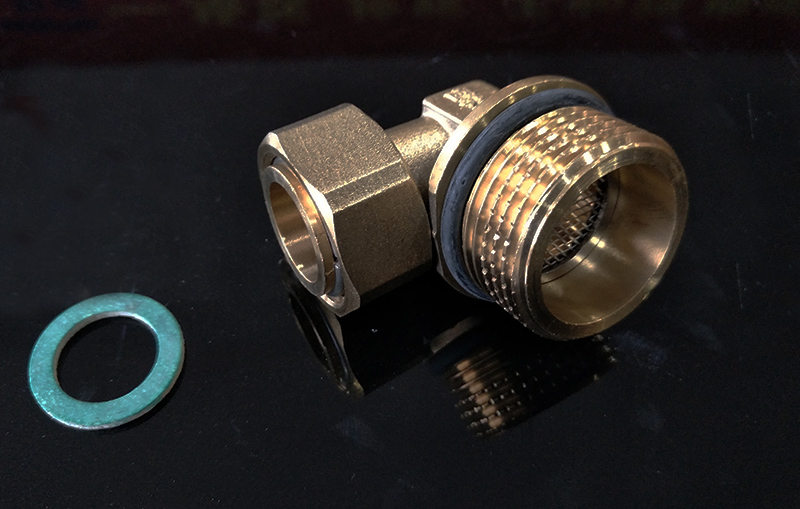

這個活接彎頭有合肥恒暖暖通研發生產的，它采用H58-3精銅制造，有2種規格，一種里面帶過濾網的和一種不帶過濾網的，如下圖：
（活接彎頭HQ1-40不帶過濾網、HQ1-41帶過濾網）

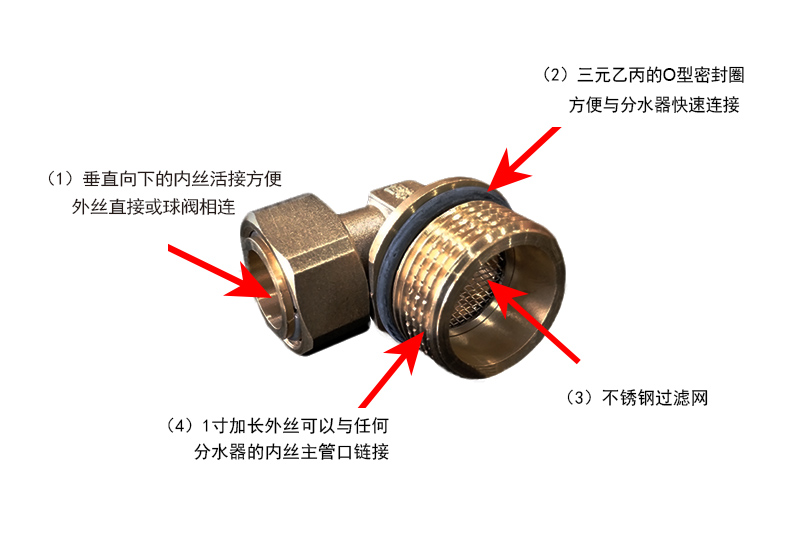

這個分水器專用活接彎頭不僅僅只有不占用空間一個特點，還具有以下特點：
1、1寸加長外絲，可以與任何分水器的內絲主管口連接，特別是那些絲口處有一截沒有絲的分水器；
2、三元乙丙的O型密封圈，方便與分水器快速連接；
3、垂直向下的內絲活接，方便與球閥或外絲直接相連，并便宜以后維修沖洗操作；
4、芳綸纖維復合材料的密封墊片，環保、耐高壓、耐高溫、耐腐蝕、耐老化、擠壓不變形、經久耐用，使活接彎頭與主管外絲球閥或外絲直接連接后，長期使用不會滲漏水；
 5、活接彎頭下端可以接鋁塑管卡套式外絲球閥或直接，或者接PPR外絲球閥或直接，無論你主管用什么材料，都可以與分水器輕松連接。
6、HQ1-41型號活接彎頭內精心設計了過濾網，減少雜質進入采暖系統或壁掛爐，徹底改變了另裝過濾器占用空間的狀況。備注：集中供暖系統中，帶過濾網的活接彎頭安裝在供水主管與分水器之間，在以燃?xì)獗趻鞝t作為熱源的獨立采暖系統，帶過濾網的活接彎頭安裝在回水主管與分水器之間。
7、活接彎頭設計小巧，活接螺母向下與外絲球閥或外絲直接之間相連，不占用空間，即使分水器邊上只有有5cm長的空間，就可以裝得下，以后檢修或沖洗十分方面，即使分水器不動，都可以把活接彎頭和球閥拆卸下來；
8、活接彎頭表面采用本色防腐處理，即使在潮濕的環境下也不會變色氧化；
9、采用國標H58-3精銅精工制造，可以與建筑物同壽命。
這種活接彎頭具有以下多種安裝使用方法
這種活接彎頭與分水器連接一頭是1寸加長外絲直接，另一頭是3/4內絲活接螺母，方便與供暖主管的外絲直接或外絲球閥連接。具體使用方法如下：

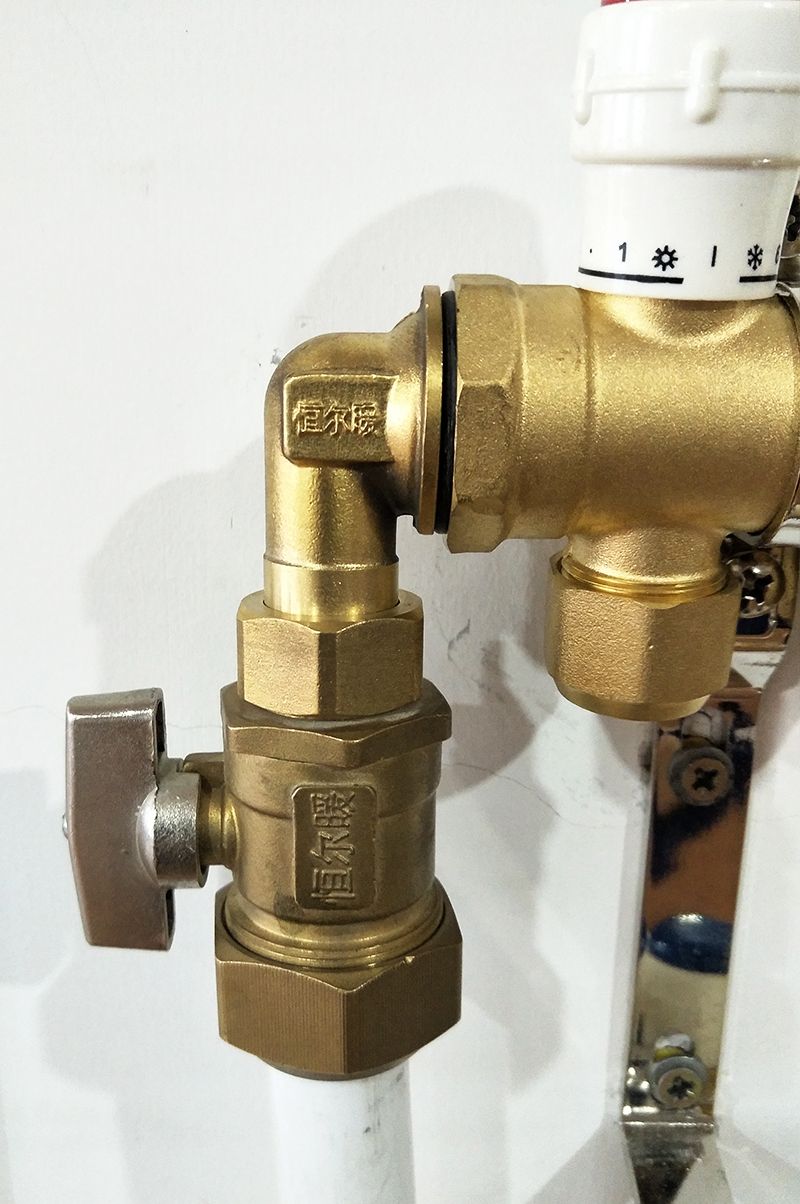

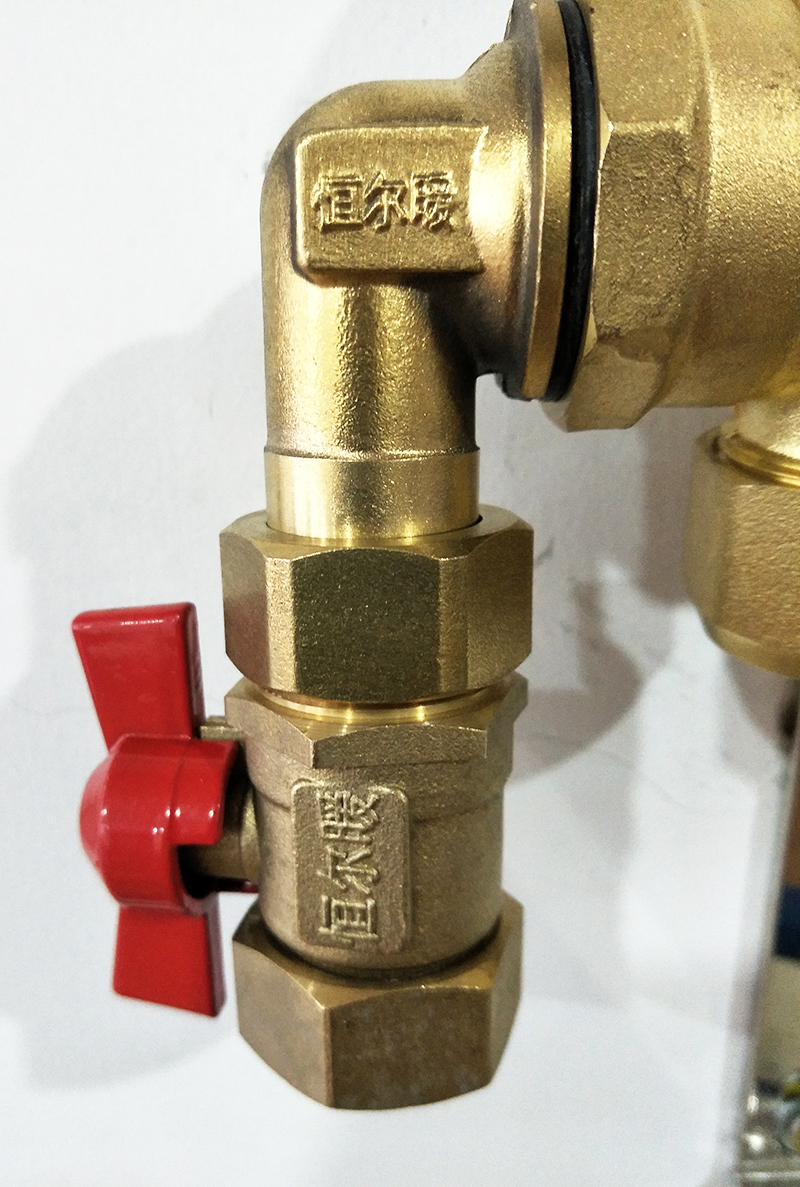

活接彎頭+鋁塑管卡套式外絲球閥。二者配套組成供暖主管與分水器之間連接的活接角閥，該種使用方法，供暖主管可以是1620鋁塑管（用1620*3/4外絲球閥），也可以是205鋁塑管（用2025*3/4外絲球閥）。如下圖：
（恒爾暖活接彎頭+鋁塑管卡套式外絲球閥）

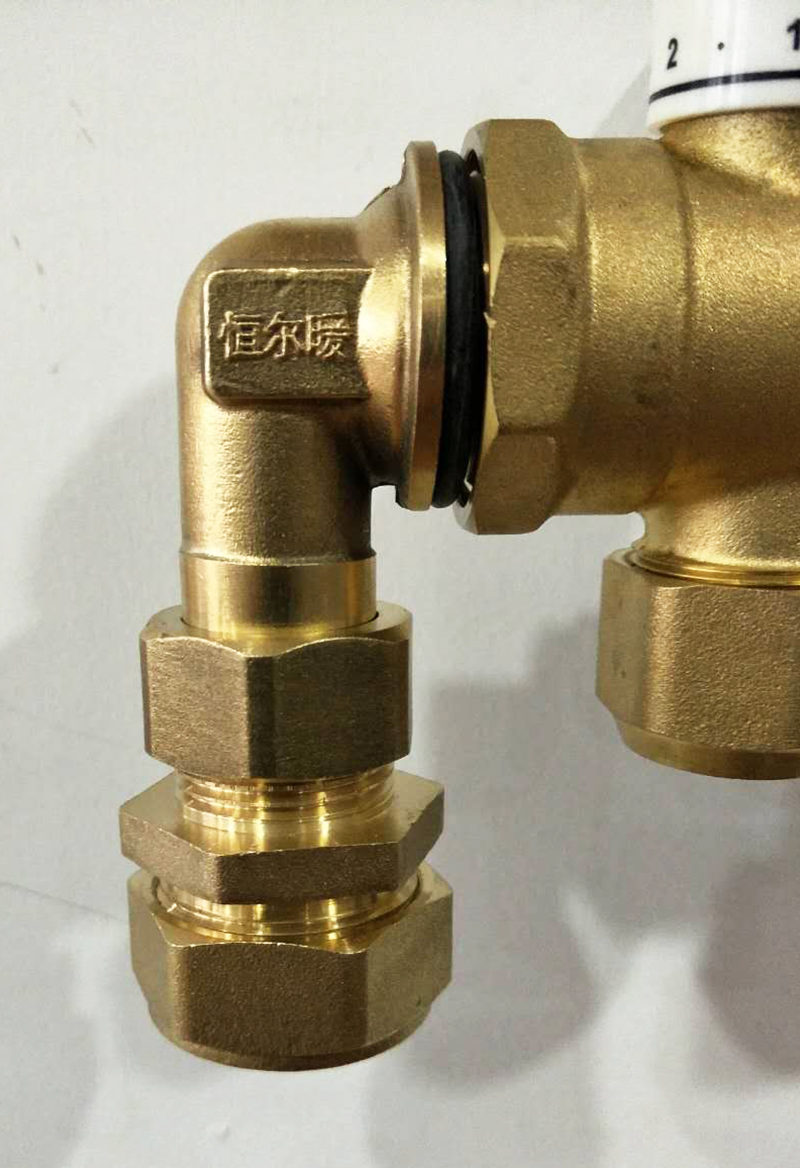

 二、活接彎頭+卡套式外絲直接。在分水器和主管之間無需安裝閥門時，用這種方法連接，供暖主管可以用1620鋁塑管（用1620*3/4外絲直接）或2025鋁塑管（用2025*3/4外絲直接）。如下圖：
（恒爾暖活接彎頭+鋁塑管卡套式外絲直接）

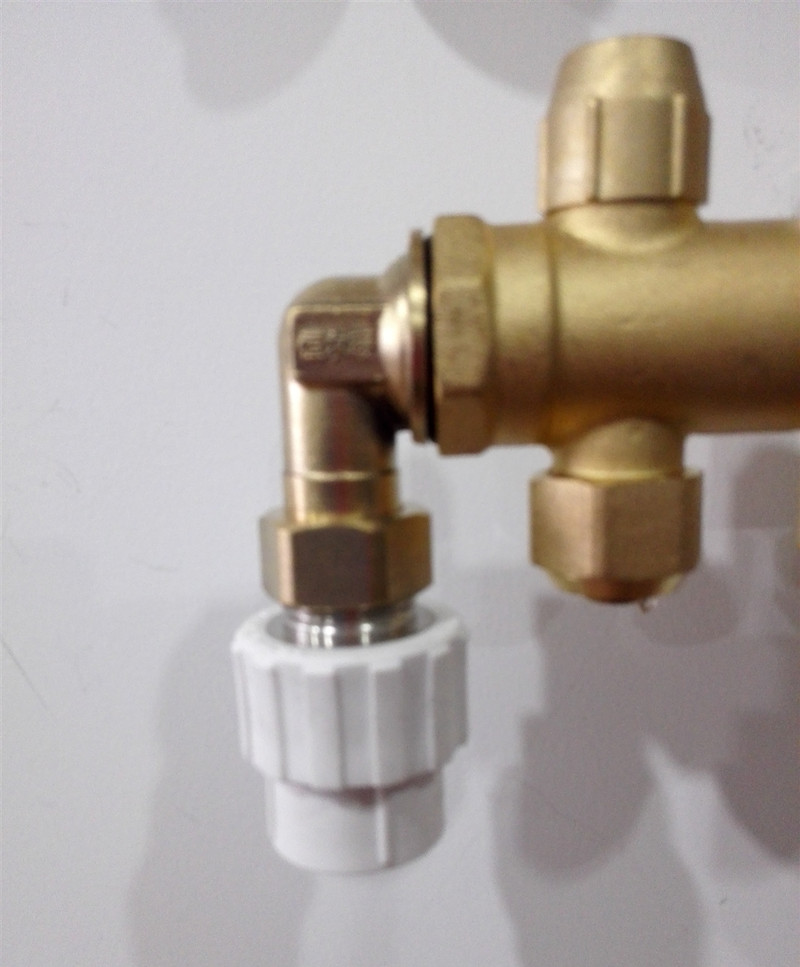

三、活接彎頭+PPR外絲球閥，供暖主管用PPR管與分水器之間的連接，供暖主管可以是25或32等規格的PPR管，如下圖。
（恒爾暖活接彎頭+PPR外絲球閥）
活接彎頭+PPR外絲直接。用于PPR、PPR穩態管等供暖主管與分水器之間的連接，供暖主管可以是25或32等規格的PPR管等。在供暖主管與分水器之前不需要安裝閥門，用這樣方法安裝。如下圖：
（恒爾暖活接彎頭+PPR外絲直接）

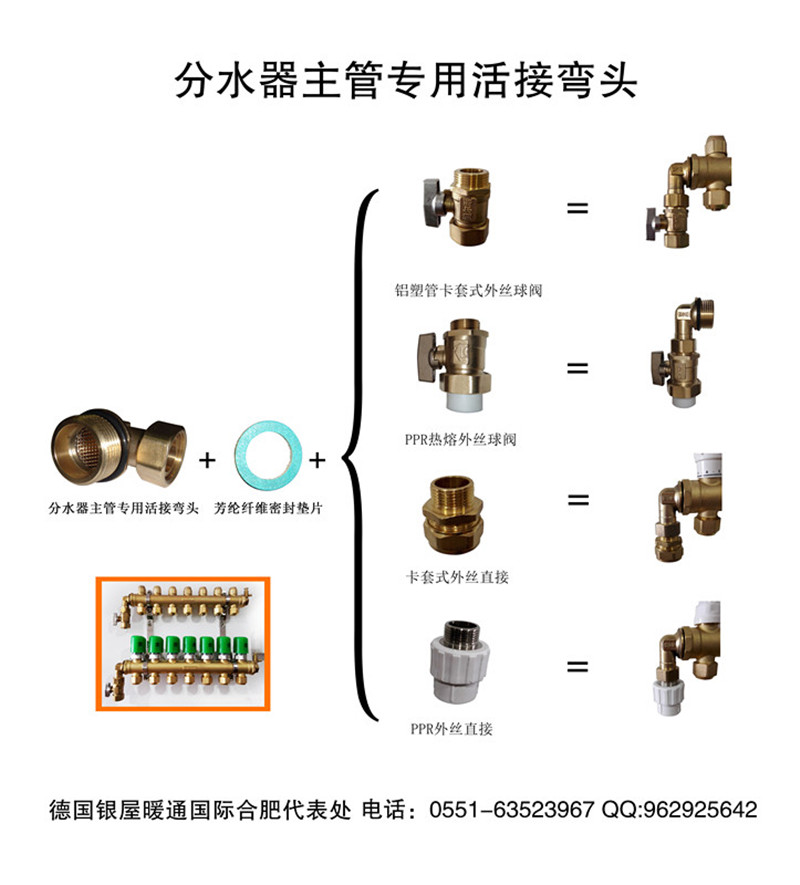

總結一下，這個活接彎頭和主管之間有4種種連接方式，詳見下圖：
活接彎頭相關技術參數：
材質：HPB58-3黃銅
型號及對應重量：HQ-40重量：162 g（不帶過濾網）;HQ-41重量：163g（帶過濾網）
標配：每只免費配1只G3/4芳綸纖維密封墊片和1只外絲端塑料保護帽
包裝：每只活接彎頭+密封墊片+外絲塑料保護帽一套入一只塑料袋密封包裝
顏色：銅本色，保色防腐處理
最小處通水內徑：17 mm
1寸加長外螺紋長度：18 mm
與分水器連接處密封方式3種：三元乙丙O型圈密封、生料帶密封、厭氧膠密封
與外絲球閥（外絲直接）連接處為內絲活接，內絲螺母規格：G3/4（6分）
與外絲球閥（外絲直接）連接處密封：芳綸纖維密封墊片

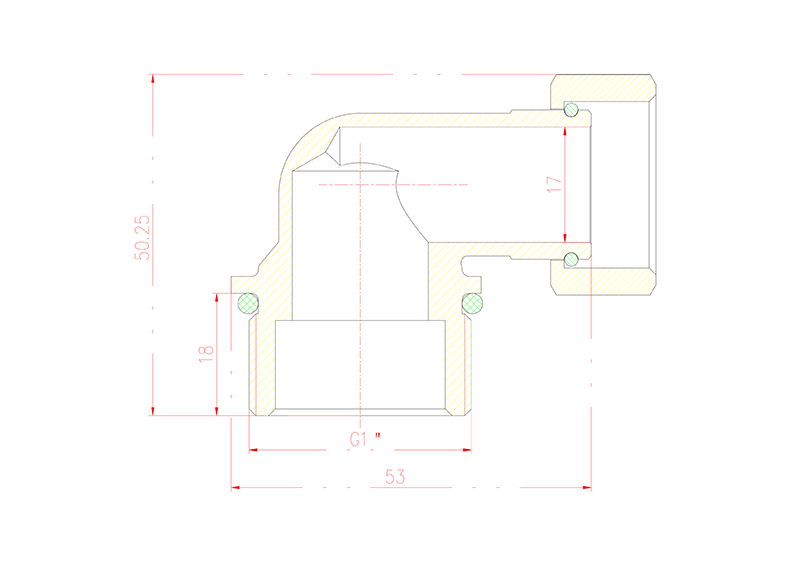

（恒爾暖活接彎頭規格尺寸圖）
|
