什么是采暖系統？
家庭供暖，北方以集中供暖為主，南方以家庭獨立采暖為主，無論哪種方式，整個采暖系統包括：熱源（北方為集中熱源，南方一般為燃?xì)獗趻鞝t）、供暖終端和連接熱源和終端的采暖系統。這兒所說的家庭供暖/采暖系統是指家庭采暖大系統中的連接熱源和終端之間的小采暖系統，這個采暖系統一般由采暖管道、閥門、分配器（集分水器或管道三通）等組成，根據供暖終端的不同，采暖系統可能不一樣。
供暖終端有哪幾種，分別用什么采暖系統？
目前常用的水暖供暖終端有：水地暖、傳統暖氣片和踢腳暖（踢腳線式暖氣片）。下面分別介紹一下它們所用的采暖系統。
1、水地暖，實際上采暖系統也就是供暖終端，從燃?xì)獗趻鞝t（或集中供暖的立管）到集分水器之間用2根供暖主管連接，目前用的較多的是鋁塑管或PPR管，從集分水器到每個房間布置地暖管，地暖管材質一般為PEX-a、PEX-b、PE-RT等純塑管、阻氧管或鋁塑管；
2、傳統暖氣片和踢腳暖的采暖系統是一樣的，根據是毛坯房還是已裝修好的房屋安裝采用的采暖系統不同，毛坯房安裝，采暖系統預埋在地板下，稱之為暗裝，可以采用雙管并聯式采暖系統也可以采用章魚式采暖系統，而已裝修好的房子安裝，采暖系統管道只能布置在墻面上（踢腳暖可以把管道遮蔽在踢腳暖后面），只能采用雙管并聯系統。
那么什么是雙管并聯系統和章魚式系統，分別用什么材料的管道？
一、雙管并聯系統
從熱源出來2根供暖主管道并排通到每個房間，到達每個房間的暖氣片或踢腳暖處用三通接出2根支管分別與暖氣片或踢腳暖的進回水端口相連。根據供暖主管里的水流方面，雙管并聯系統又分為：雙管同程式系統和雙管異程式系統，下面分別介紹。
1、雙管同程式采暖系統，如下圖：

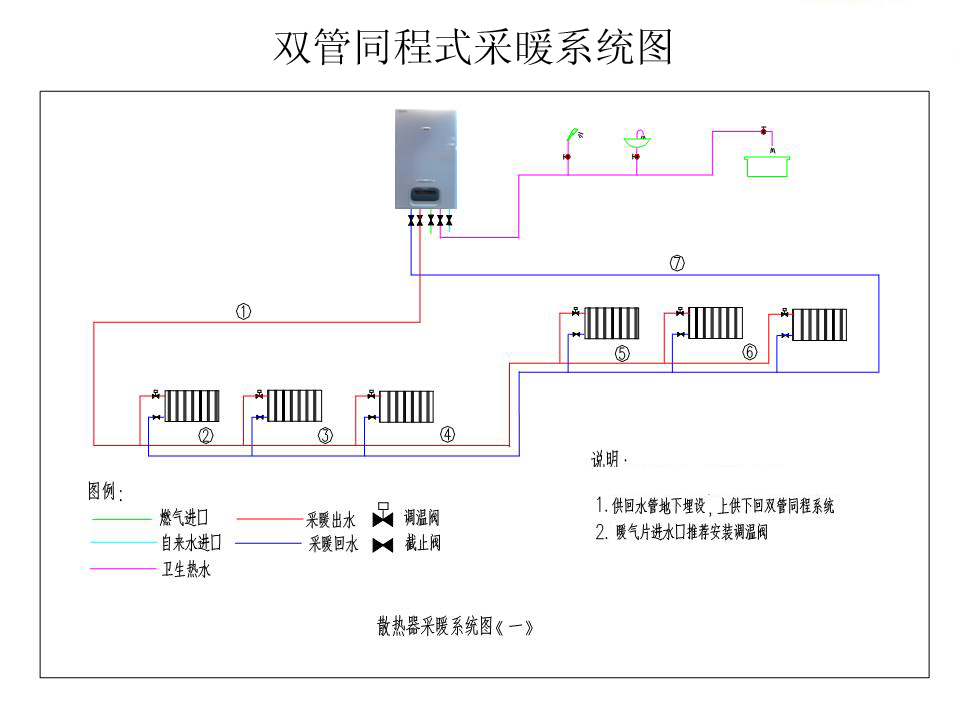

（傳統暖氣片雙管同程式采暖系統）

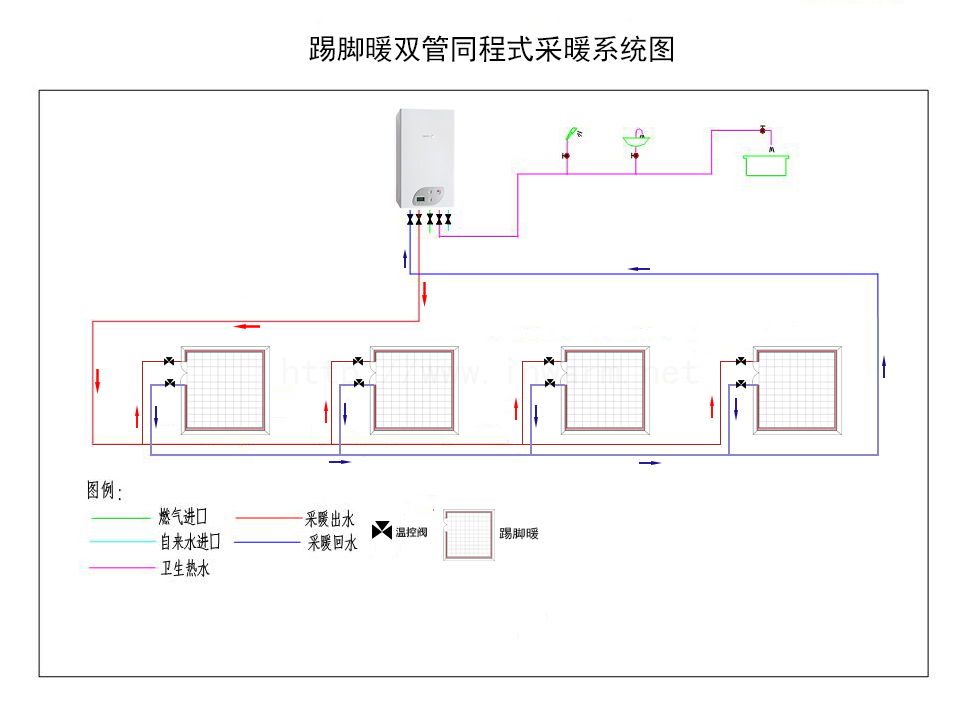

（踢腳暖雙管同程式采暖系統）
從以上示意圖上可以看出，供暖進水主管到第一個房間暖氣片或踢腳暖時，通過三通接出支管與其進水口相連，然后開始有回水管，到第二個房間時，進回水主管通過三通分別接出支管與這個房間的暖氣片或踢腳暖進回水口相連，直到最后一個房間，進水管截止，回水主管繼續前行回到熱源（燃?xì)獗趻鞝t或集中供暖的立管）。我們可以看出，這種采暖系統，供暖主管里的水流方向相同，每個房間的暖氣片或踢腳暖的進水管加上回水管的合計長度差不多相等，阻力差不多，水力平衡好調節，每個房間的暖氣片或踢腳暖都可以同時熱，不容易出現有的房間熱，有的房間不熱的情況。
如果是毛坯房安裝，管道預埋在地板下的，這個采暖系統管道可以采用熱熔連接的PPR管或夾鋁的PPR管，不能用銅配件連接的鋁塑管（國家規定銅配件連接件不能暗埋在地下）；如果是已裝修房屋明裝這種采暖系統，供暖管道可以采用PPR管（含夾鋁PPR管）也可以采用鋁塑管。
這種雙管同程采暖系統的優點是，和異程式采暖系統相比水力平衡好調節，和章魚式系統相比，費用較低；缺點是：接頭較多，如果采暖PPR管，有焊堵或沒有焊好滲漏水的風險。
2、雙管異程式采暖系統，如圖：

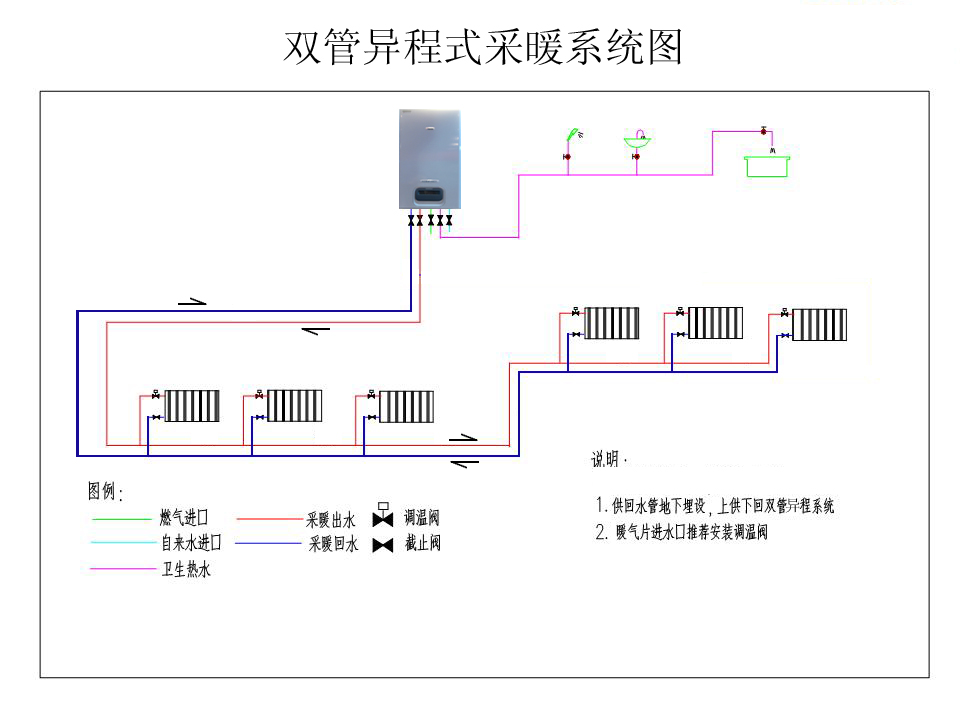

（傳統暖氣片雙管異程采暖系統）

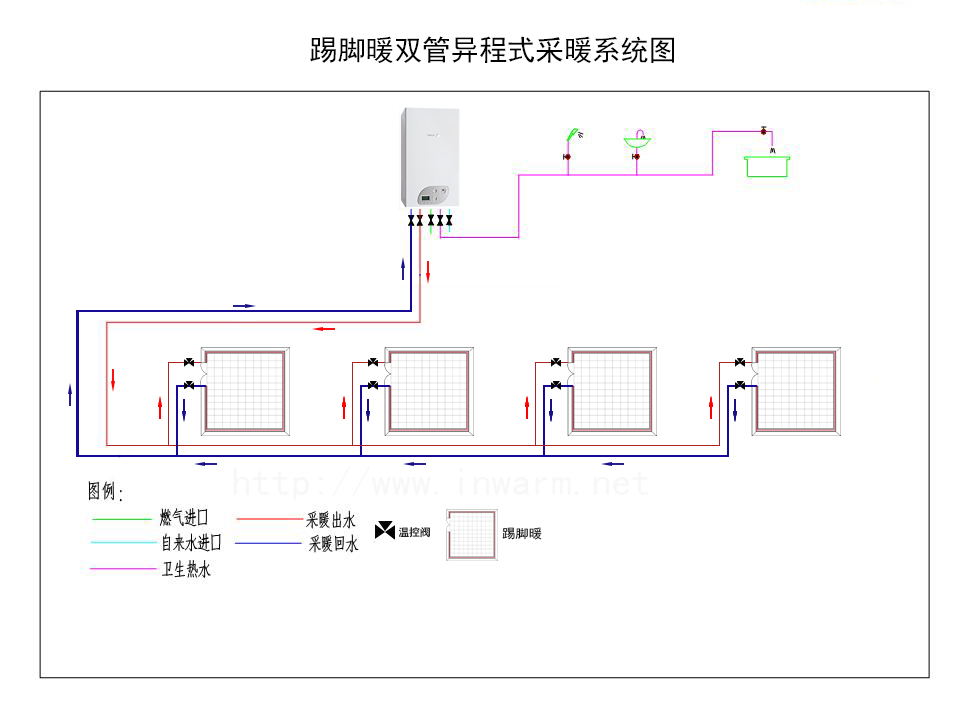

（踢腳暖雙管異程式采暖系統）
從以上示意圖可以看出，供暖進水主管和回水主管并排前行，到每個房間時分別通過三通接出支管與這個房間的暖氣片或踢腳暖的進回水口相連，越靠熱源的暖氣片或踢腳暖的進水管（主管加支管）加上回水管（主管加支管）的合計長度越短，系統阻力越小，越遠離熱源的越長，系統阻力越大，因此這種采暖系統不好調節水力平衡，一般只適用于面積較小的房型，面積較大的房型最好不要采用這種異程式采暖系統，以免調節不好。
和雙管同程式采暖系統一樣，毛坯房安裝時，管道預埋在地板下的，采用熱熔連接的PPR管或夾鋁的PPR管，不能用銅配件連接的鋁塑管；已裝修房屋明裝這種采暖系統，供暖管道可以采用PPR管（含夾鋁PPR管）也可以采用鋁塑管。
這種采暖系統的優點是節省材料，費用低；缺點是水力平衡不好調節，接頭多有滲漏水風險，如果采用PPR管，有焊堵和焊不好滲漏水的風險。
二、章魚式采暖系統
從熱源接出2根供暖主管，通到集分水器，然后從集分水器到每個房間的暖氣片或踢腳暖再布置2根進回水支管，支管從集分水器處向四周分散，看起來像章魚的觸角向四周延伸，因此供暖行業形象的叫這種采暖系統為章魚式采暖系統，這種采暖系統只適合毛坯房或地上可以開槽的房子安裝。

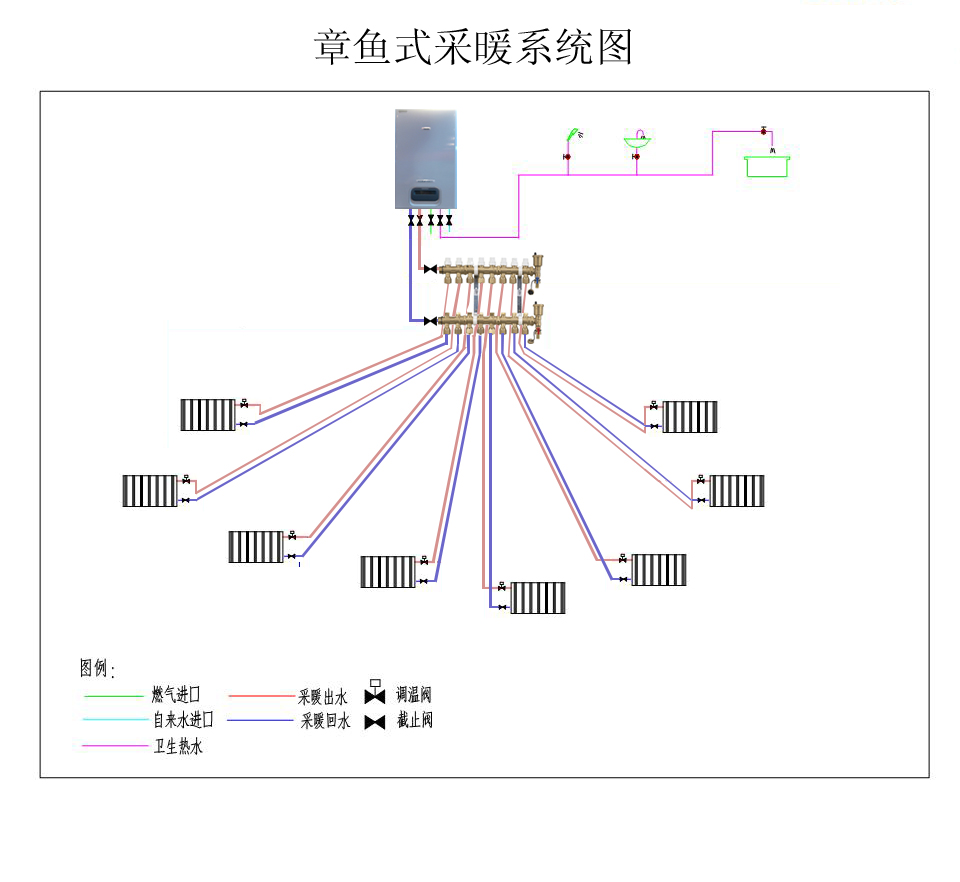

（傳統暖氣片章魚式采暖系統圖）

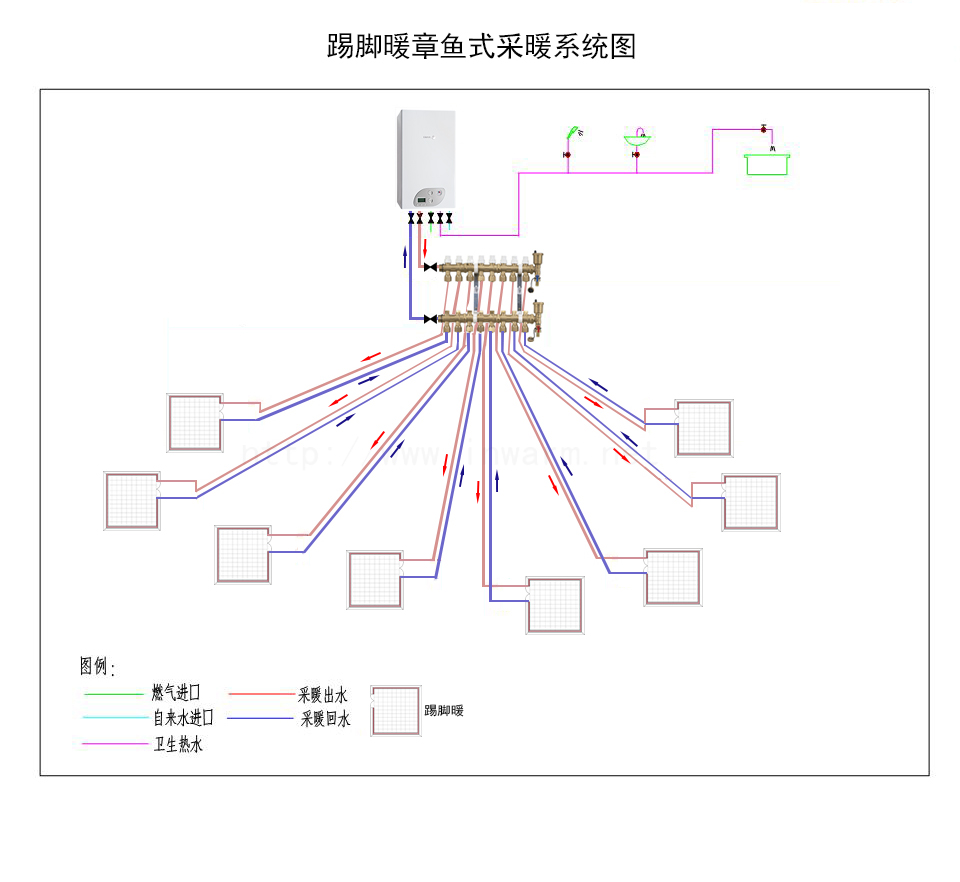

（踢腳暖章魚式采暖系統圖）
傳統暖氣片和踢腳暖都適合用這種采暖系統，采暖系統所用管道一般為鋁塑管，地板下布置一根整管，沒有接頭，不能用PPR管。
這種采暖系統的采用鋁塑復合管，地下沒有接頭，沒有滲漏水的風險，阻氧，不會因氧氣腐蝕采暖系統，每組暖氣片或每個房間踢腳暖一個回路，相互之間不影響，好調節，不存在有的房間熱，有的房間不熱的弊端，可以安裝溫控器，達到智能分室控溫。這種采暖方式是目前毛坯房暗裝采暖主要的方式，南方絕大部分供暖公司都采用這種章魚式采暖系統，只有北方開發配備的暖氣系統或南方少量暖通公司為了節省材料才采用雙管并聯采暖系統。

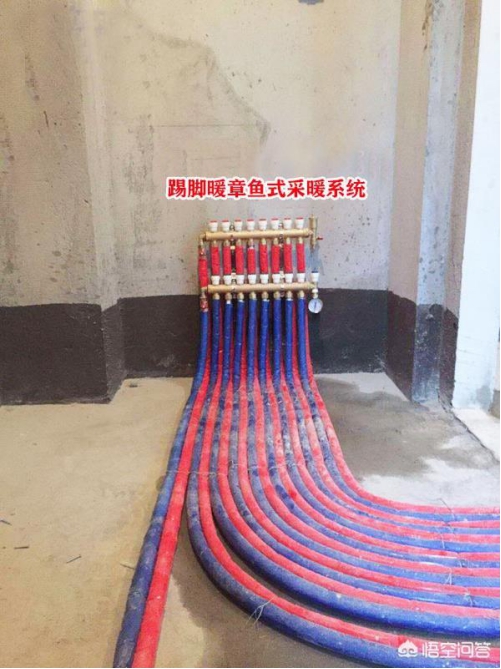

（踢腳暖章魚式采暖系統安裝照片）
這種采暖系統的優點：沒有滲漏水的風險，沒有焊堵的風險，水力平衡好調節，可以智能控溫；缺點：造價高，不適合已裝修房屋使用。
您家是新房，可以采用暗裝采暖系統，無論你供暖終端采用傳統的暖氣片還是踢腳暖，都是采用章魚式采暖系統較好，用集分水器加上雙交聯對接焊鋁塑管做采暖系統，鋁塑管外面套上保溫管，這樣防止熱量散發到地板下。盡量不用PPR雙管系統，因?yàn)檎卖~(yú)式系統比PPR雙管并聯系統成本增加最多也就1000來元，但沒有風險了，實際上南方暖氣系統暗裝的在6年前幾乎都是用鋁塑管的章魚式系統，很少有人用PPR雙管并聯系統里了。以上建議僅供參考。
（德國銀屋暖通國際原創文章，未經許可禁止轉載盜用20191007）
|
