想家里每個水龍頭即開即有熱水，不用等待又不浪費冷水，是很多家庭理想的熱水設計方案，這叫熱水循環系統，也有的人叫零冷水系統。
要實現每個水龍頭即開即有熱水，必須具備2個基本條件:條件一、要把家里熱水管道做成一個閉環，也有的人稱之為布置回水管；條件二、熱水管道上要有循環動力，這就是要安裝循環泵。
根據熱水主設備的不同，可以將熱水循環系統分為以下幾大類：第一大類，單獨用快速式熱水器的熱水循環系統，如燃?xì)鉄崴�、燃�(xì)獗趻鞝t、即熱式電熱水器等；第二大類，單獨用儲水式熱水器的熱水循環系統，如電熱水器、空氣能熱水器、儲水式燃?xì)鉄崴鞯�；第三大類�?/span>2臺熱水器組合一起的熱水循環系統，如燃?xì)鉄崴?/span>+太陽能熱水器、燃?xì)鉄崴?/span>+空氣能熱水器等；第四大類，快速式熱水器+儲能緩沖水箱的熱水循環系統，比如：燃?xì)鉄崴?/span>+儲能緩沖水箱、燃?xì)獗趻鞝t+儲能緩沖水箱等。
下面每大類分別選擇1-2個例子，為大家介紹以上幾種熱水循環系統應該如何設計，各有什么優缺點。
第一大類，單獨利用燃?xì)鉄崴髯鰺崴h(huán)系統。

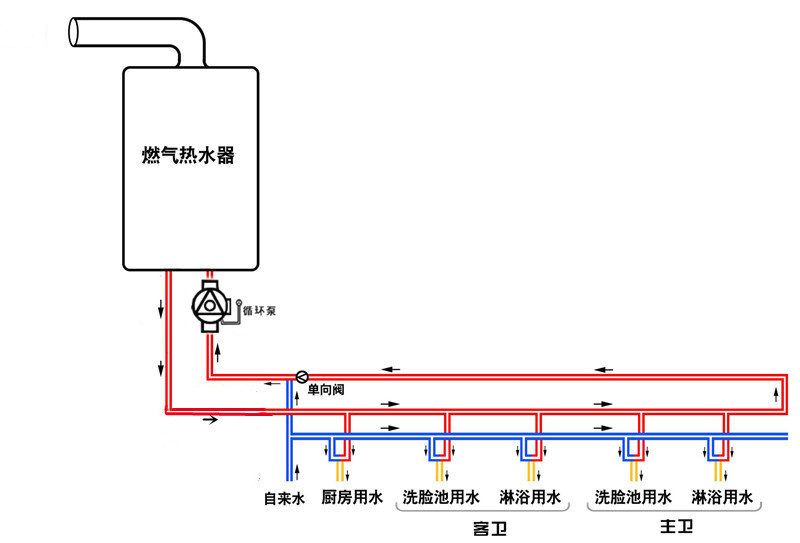

熱水系統設計圖如下：
與燃?xì)鉄崴鞒鏊谶B接的熱水主管，依次經過各個用水點，分別接出支管與水龍頭連接，直到最后一個用水點繼續向前布置，回到燃?xì)鉄崴鞯睦渌肟�，這一段管道被稱之為回水管，自來水利用三通與回水管連接，并在三通和最后一個用水點之間安裝一只單向閥，水流方向指向燃?xì)鉄崴骼渌肟凇?/span>
循環泵安裝在回水管上，循環泵建議配置具有定時定溫編程功能的控制器，可以設置只在用熱水的時段，讓其循環，并管道水溫達到了，自動停止。市面上的回水器就是將循環泵和控制器集成安裝在一個盒子內的產品。建議安裝恒爾暖循環泵智能控制器，循環泵可以安裝在櫥柜內，控制器安裝墻面的86盒子內，分體式安裝，更美觀。
現在市面上銷售的零冷水燃?xì)鉄崴�，實際上就是廠家把這個循環泵安裝在了燃?xì)鉄崴鲀?nèi)部。它的優點是集成一起安裝方便一點，但它的缺點是：只適合單獨用燃?xì)鉄崴髯鳛闊嵩吹男粜蛦螌蛹彝ィ粫斐扇細鉄崴黝l繁啟停，影響其使用壽命；也大大增加燃?xì)獾南摹?/span>
在沒有做回水管道的已裝修好的單層房子也可以做成熱水循環系統。見下圖：
在距離燃?xì)鉄崴髯钸h(yuǎn)的用水點，將冷熱水短接，并安裝上單向閥，使水流指向冷水管，這種設計，是把冷水管作為了回水管使用，這是一種不得已的將就的熱水系統設計，它的缺陷是：在只用冷水時，會有一截?zé)崴鞒鰜恚绻菑N房飲用水，要把這截?zé)崴诺簟?/span>
系統優點：
系統簡單，造價低。
系統缺陷：
1、燃?xì)鉄崴鲿l繁啟停；2、耗氣量會增加；3、只適合單層小戶型家庭使用；4、用熱水時可能會出現忽冷忽熱的現象。
第二大類，單獨用電熱水器或空氣能熱水器做熱水循環系統。

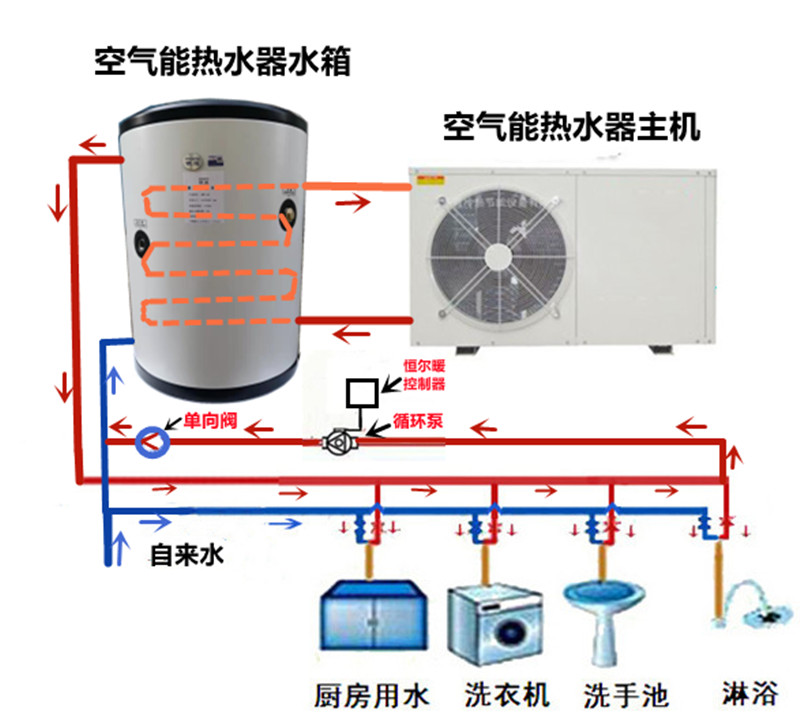

熱水系統設計圖如下：
系統設計與單獨用燃?xì)鉄崴髯鰺崴h(huán)系統幾乎一樣；沒有預埋回水管道的也和燃?xì)鉄崴饕粯釉O(shè)計，在最后一個用水點將冷熱水短接，并安裝上單向閥。
單獨利用電熱水器做零冷水系統，系統設計是一樣的，只要把這個空氣能水箱看成是電熱水器，空氣能主機忽略不看即可。
系統優點：
系統簡單，造價低，水溫較穩。
系統缺點：
熱水用量較大時，會出現熱水不夠用水溫降低來不及燒熱的缺陷。
第三大類，燃?xì)鉄崴骱吞柲埽ɑ蚩諝饽埽崴鹘M合一起做熱水循環系統。
這一類是目前十分理想的熱水循環系統，可以把十分節能的太陽能（或空氣能）作為常用熱水器，燃?xì)鉄崴髯鳛閭溆脽崴鳎谔柲芩疁貕驎r，直接用，水溫不夠時，再啟用燃?xì)鉄崴鲗μ柲艿某鏊M(jìn)行二次加熱。但這個系統燃?xì)鉄崴骱吞柲軣崴魅绾沃悄芸刂颇�？這就牽涉到水暖行業的科技前沿公司合肥恒暖暖通設備公司發明的2臺熱水器組合供熱水的智能控制器——恒爾暖自控中心，在熱水循環系統上安裝上它，全自動控制，無需手動操作。讓我們來看看如何利用恒爾暖自控中心設計2臺熱水器組合的熱水循環系統吧。
由于太陽能熱水器有2種，非承壓式太陽能和承壓式太陽能，2種設計方案不盡相同，下面分別介紹。
燃?xì)鉄崴?/span>+非承壓式太陽能+儲能緩沖水箱+恒爾暖自控中心組合一起的熱水循環系統設計

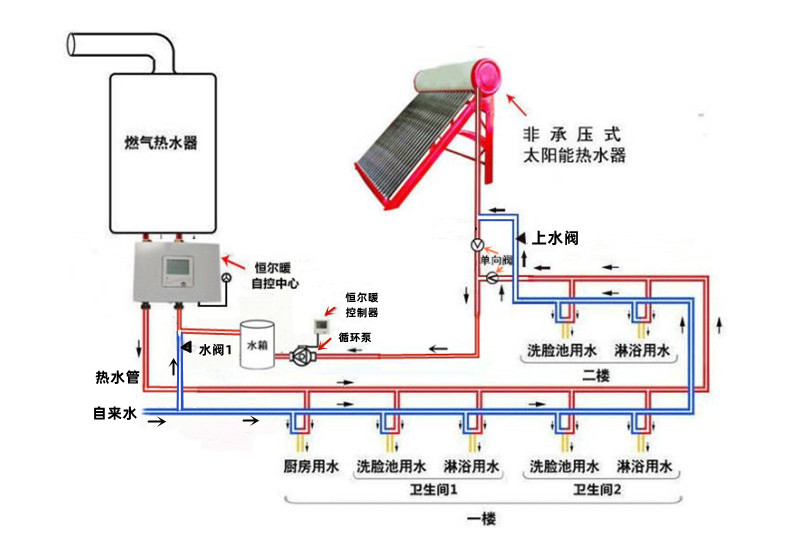

利用恒爾暖自控中心加緩沖水箱，解決了非承壓式太陽能無法做零冷水循環系統的難題�？聪旅娴南到y(tǒng)設計圖。
太陽能的下水管，與緩沖保溫水箱入水口連接，從緩沖水箱出水口與自控中心右下水口連接，在這之前不要有用水點，自控中心左下水口接熱水主管，依次經過各個用水點，直到最后一個用水點，熱水管繼續向前，與緩沖水箱的回水口連接，如果沒有回水口，利用三通與太陽能的下水管相連，并在三通與最后一個用水點之間以及向太陽能水箱一邊分別安裝上單向閥，讓水流向自控中心。
可在自控中心右下水口處預留一個自來水備用水口，平時水閥關閉，如果太陽能水箱和儲能緩沖水箱都沒有熱水了，可以打開水閥1直接用自來水加熱。
循環泵安裝在最后一個用水點和緩沖水箱的入（回）水口之間。
自控中心和循環泵控制器配合設置好開關機時間和溫度，可以達到很好的節能和減少燃?xì)鉄崴鞯膯⑼４螖?shù)，設置方式如下：（說明：下面承壓式太陽能組合的熱水循環系統設計方案，自控中心和循環泵配合設置的方法相同，不再贅述）
開機時間的設定：每次設定開機時間，循環泵要比自控中心早幾分鐘。
溫度的設定：燃?xì)鉄崴髟O(shè)定水溫（如為：58°C）>循環泵控制器設定水溫（如為43°C）>自控中心設定水溫（如為：40°C）。
這樣，在開機時段內，當循環泵處水管里的水溫降到低于43°C時，循環泵就開啟，緩沖水箱的熱水就流出，當高于43°C的熱水流經各個用水點到循環泵處時，控制器檢測到水溫已達到設定值，循環泵就停止工作�？梢钥闯霎�(dāng)水管里的水溫還沒有降到低于自控中心的設置水溫40°C，就開啟循環，水管里的水很快就被替換成較高溫度的水，因此只要儲能緩沖水箱的水溫高于40°C，燃?xì)鉄崴魇冀K就不會啟動。
該熱水循環系統加緩沖水箱，一是避免燃?xì)鉄崴黝l繁啟停，延長其使用壽命，二是降低能耗，三是可以作為太陽能第二個儲水水箱。
系統優點：
1、十分節能；2、水溫十分穩定；3、熱水充足，不用擔心水量不夠和水溫不夠的問題；4、可以周編程全自動控制，無需手動操作。
系統缺陷：
造價高，初期投入會增加2000元左右。但從長期的節能考慮，比單獨用燃?xì)饣螂姛崴鬟�是更劃算。

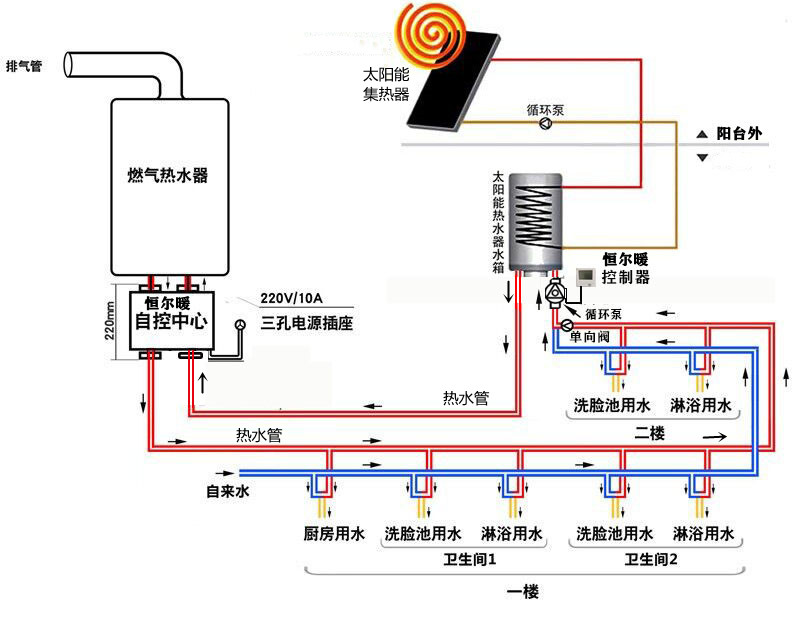

燃?xì)鉄崴?/span>+承壓式太陽能+恒爾暖自控中心組合一起的熱水循環系統設計
如下圖，將家里的熱水管道做成一個循環回路，太陽能水箱出水口接出一根管道與自控中心右下水口連接，中間不要有用水點，自控中心左下水口與家里熱水主管連接，熱水主管依次經過各個用水點時接出支管與水龍頭連接，到最后一個用水點，繼續向前，到太陽能水箱入水口處，利用三通與自來水合并在一起接到水箱入水口。
太陽能的出水流經自控中心檢測，如果水溫達到設定值，直接流向用水點，水溫達不到設定值時，自動經過燃?xì)鉄崴骷訜岷笤倭飨蛴盟c。
熱水循環泵安裝在最后一個用水點和水箱入水口之間，可以安裝在水箱下或最后一個用水點的櫥柜內，循環泵控制器可以安裝距離循環泵不遠的墻面預留的86暗盒內。
系統優點：
1、十分節能；2、水溫十分穩定；3、不用擔心水量不夠和水溫不夠的問題；4、可以周編程智能控制，無需手動操作。
系統缺陷：
幾乎沒有缺陷。除了承壓式太陽能購買成本較高一些，由于很多開發商交房時就配置了承壓式太陽能熱水器，自己無需出錢購買，這個系統可以說是十分理想的。
說明：空氣能熱水器+燃?xì)鉄崴?/span>+恒爾暖自控中心組合的熱水循環系統，與上面的承壓式太陽能的熱水循環系統設計幾乎完全一樣，不再贅述。
第四大類、快速式熱水器+儲能緩沖水箱的熱水循環系統
燃?xì)獗趻鞝t+儲能緩沖水箱組成的熱水循環系統設計

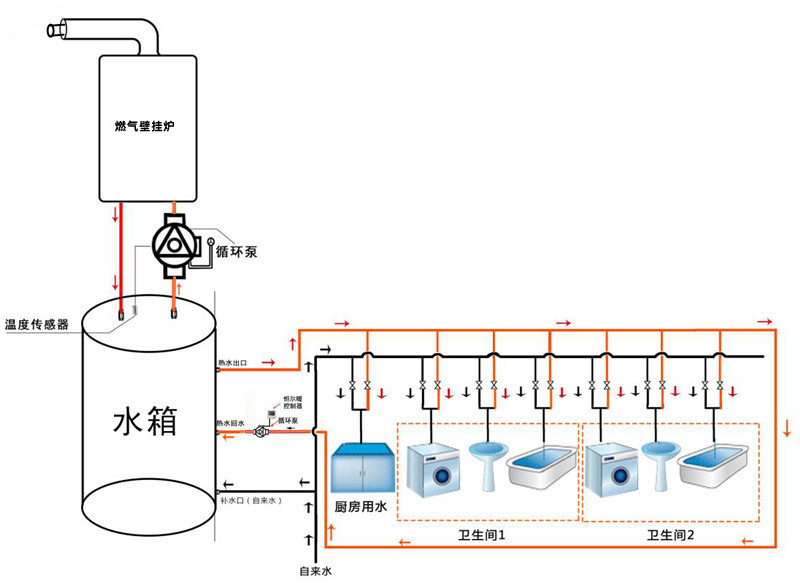

如下圖：
從以上系統圖可以看出，這個系統由2個熱水循環系統組成，一個是水箱和燃?xì)獗趻鞝t之間的循環系統，另一個是水箱和用水點之間的循環系統。
這種熱水循環設計方案，很多暖通公司喜歡用這種，但它卻是一個系統復雜故障率較高的方案。
系統優點：
和光用燃?xì)鉄崴髯鰺崴h(huán)系統相比，水溫較穩，水量較充足。
系統缺陷：
1、造價高，增加1個水箱和2套循環泵及控制器；2、2個系統，設計復雜，故障率也會提高；3、水箱的水要保持一定的溫度，燃?xì)獗趻鞝t會頻繁啟停，影響其使用壽命，如果在冬天也會影響供暖；4、耗氣量增大。
利用恒爾暖自控中心+燃?xì)獗趻鞝t（或燃?xì)鉄崴鳎?/span>+儲能緩沖水箱組合成熱水循環系統，可以將2個系統合并成一個系統，系統更簡單，減少一套循環泵及控制，也減少燃?xì)獗趻鞝t的啟停次數，降低燃?xì)庀�，�?jié)能環保�？聪旅娴脑敿�(xì)介紹。
燃?xì)鉄崴?/span>+儲能緩沖水箱+恒爾暖自控中心組合一起的熱水循環系統設計

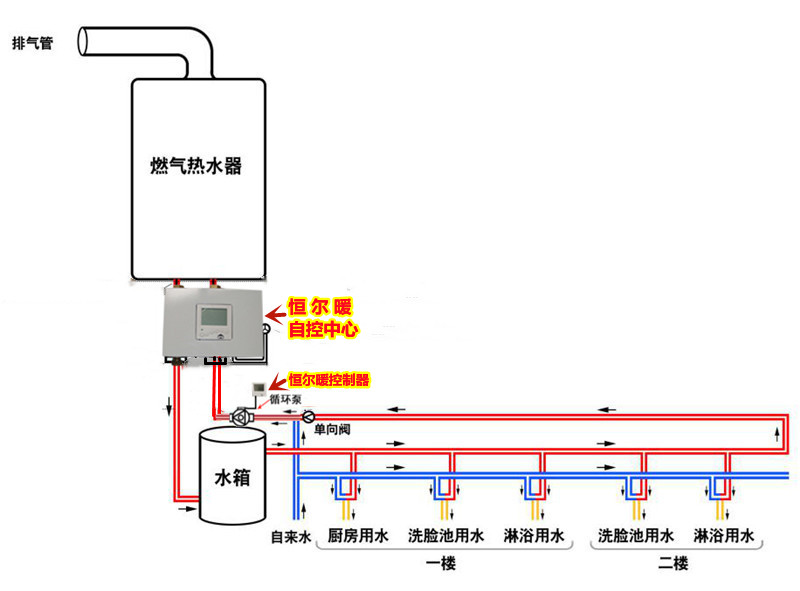

熱水循環系統的設計和安裝方式詳見下圖：
在燃?xì)鉄崴鬟吷习惭b上恒爾暖自控中心，儲能緩沖水箱入水口與自控中心左下水口連接，水箱出水口與熱水主管連接，依次經過各個用水點后，最后與自控中心右下水口連接，并在之前與自來水管利用三通連接，并在三通和最后一個用水點之間安裝單向閥，使自來水只流向自控中心，熱水循環泵及其控制器安裝在最后一個用水點和自控中心右下水口之間。
在該系統中，燃?xì)鉄崴髟O(shè)置較高的溫度（如60°C），一次燒好水，儲存在水箱內，在熱水循環開啟的時段內，只要水箱里的水溫大于自控中心設定水溫時，燃?xì)鉄崴骶筒粫䥺�；�?dāng)開啟熱水龍頭使用熱水時，自來水進入系統，自控中心開啟水流轉向，燃?xì)鉄崴鲗M(jìn)入的自來水加熱，然后補充到水箱中去，因此水箱中會始終保持有熱水。
系統優點：
可以做到只在用熱水時，燃?xì)鉄崴鲉�，平時熱水循環時，燃?xì)鉄崴鲙缀醪粫䥺�。大大降低燃�(xì)鉄崴鲉⑼４螖?shù)，延長使用壽命，節省燃?xì)�，而且熱水充足，不會出現忽冷忽熱的現象。
系統缺陷：
和太陽能+燃?xì)鉄崴鹘M合供熱水相比，耗能還是比較高，畢竟是光用燃?xì)鉄裏崴陀米匀荒茉礋裏崴�，能耗是無法相比的。
