太陽能和燃氣熱水器并聯一起供熱水如何自動切換？
購買的精裝房，開發商配置了太陽能熱水器，擔心連陰天和冬天陽光不足，水溫不能滿足洗浴要求，又在廚房預留的燃氣熱水器水口處安裝了燃氣熱水器。但太陽能和燃氣熱水器手動切換十分麻煩，用太陽能時，要手動關閉燃氣熱水器水閥，用燃氣熱水器時要跑去關閉太陽能水閥，很不方便。如果家里只有老人或小孩時，可能不知道如何操作。
那么太陽能和燃氣熱水器如何能夠做的自動切換呢？在太陽能水溫夠時，太陽能水箱出水閥門自動打開，燃氣熱水器進水閥門自動關閉；當太陽能水溫不夠時，自動關閉太陽能出水閥門，自動打開燃氣熱水器出水閥門。
合肥恒暖暖通設備有限公司經過長期研發，發明了2臺熱水器并聯供熱水智能切換裝置——恒爾暖熱水器并聯智能切換器，將這個難題徹底解決了。
如何判斷太陽能和燃氣熱水器是并聯還是串聯？
并聯系統的判斷：
用燃氣熱水器或太陽能熱水器其中一臺熱水器時無需打開另一臺熱水器的水閥，這2臺熱水器就是并聯的熱水系統設計。
很多開發商配置的陽臺分體太陽能熱水器（或空氣能熱水器）和燃氣熱水器組合供熱水的精裝房絕大部分都是并聯熱水系統設計。

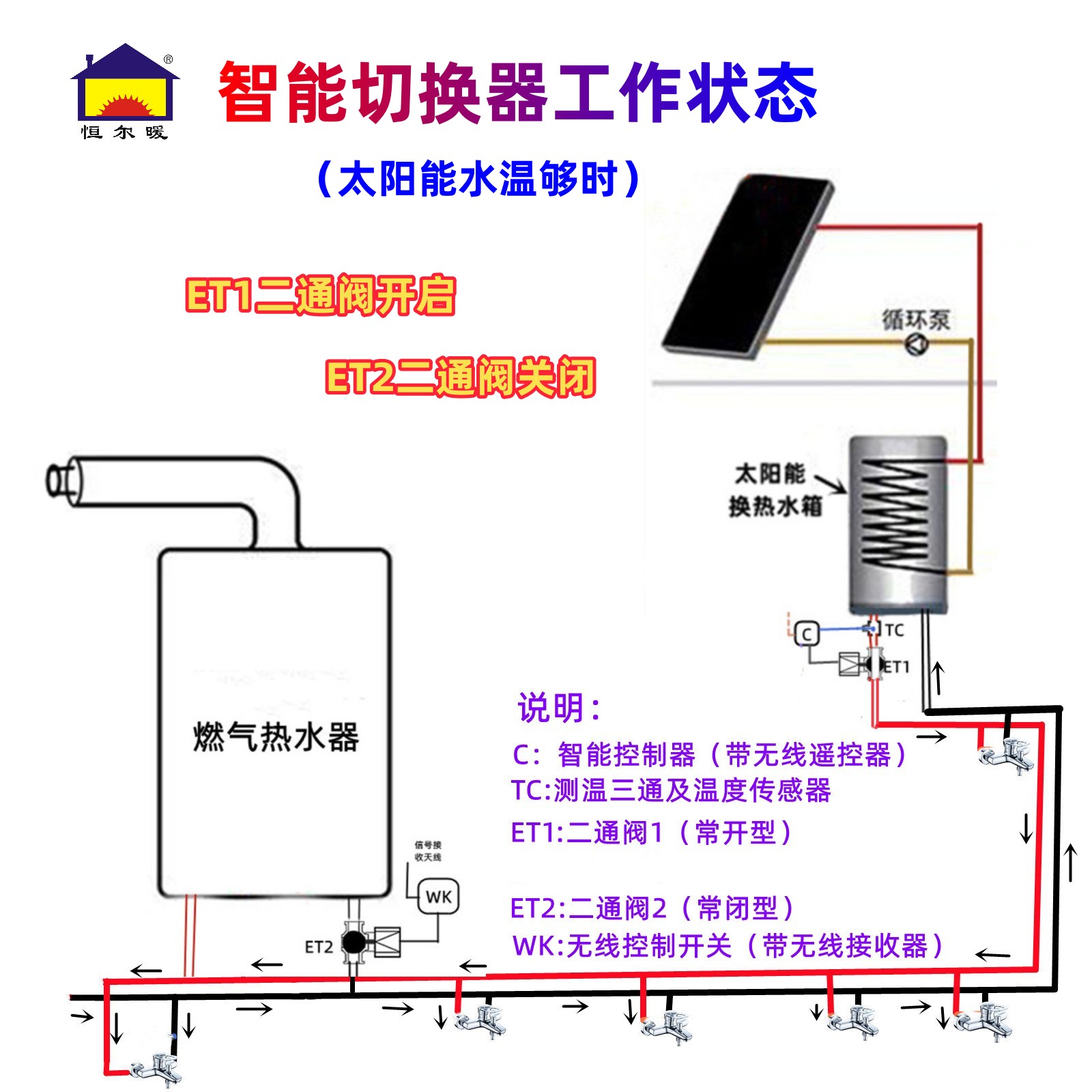

（圖一、太陽能和燃氣熱水器并聯系統利用恒爾暖智能切換器控制）
串聯系統的判斷：
如果用其中的一臺熱水器必須同時開啟另一臺熱水的水閥，而且水流也經過這臺熱水器流過，這2臺熱水器就是串聯的熱水系統設計。
2臺熱水器串聯設計的可以直接安裝“恒爾暖自控中心”（https://item.taobao.com/item.htm?ft=t&id=656153734082），就可以實現太陽能水溫夠時，就直接到用水點，水溫不夠時，自動經過燃氣熱水器二次加熱，再流向用水點。

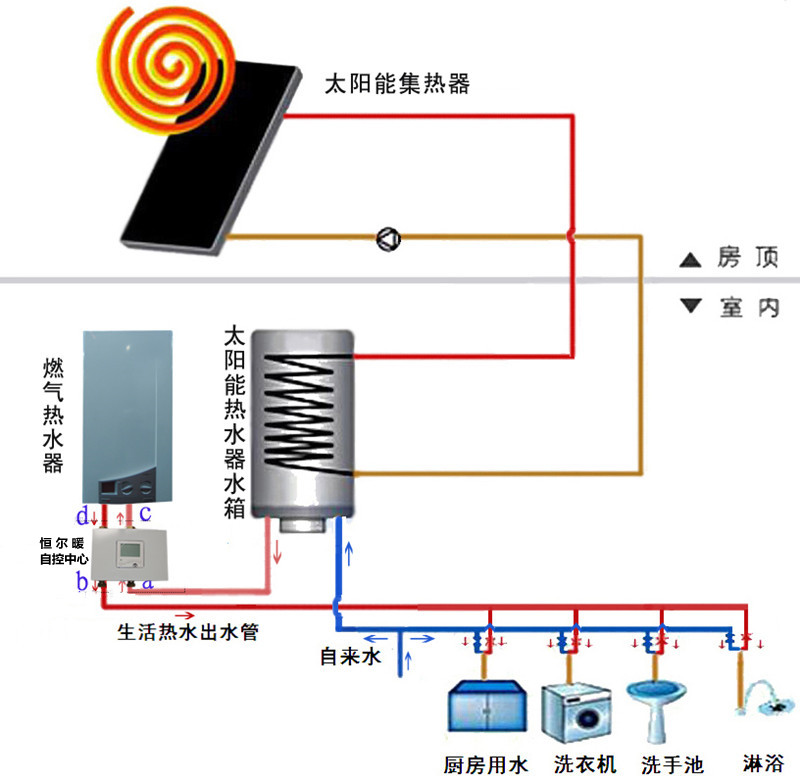

（圖二、太陽能和燃氣熱水器串聯系統用恒爾暖自控中心智能控制）
恒爾暖熱水器并聯智能切換器適合哪幾種熱水器組合一起供熱水使用？
該智能切換器適合于：常用熱水器為承壓式太陽能、空氣能和電熱水器等儲水式熱水器；備用熱水器可以為燃氣熱水器、燃氣壁掛爐、電熱水器等，無論是即熱式還是儲水式均可以。下面以承壓式太陽能和燃氣熱水器為例進行介紹。
恒爾暖熱水器并聯智能切換器的組成
恒爾暖熱水器并聯智能切換器由2個模塊組成，一個模塊安裝在常用熱水器（如太陽能熱水器、空氣能熱水器等）處，另一個模塊安裝在備用熱水器（如燃氣熱水器、燃氣壁掛爐等）處。如下圖：

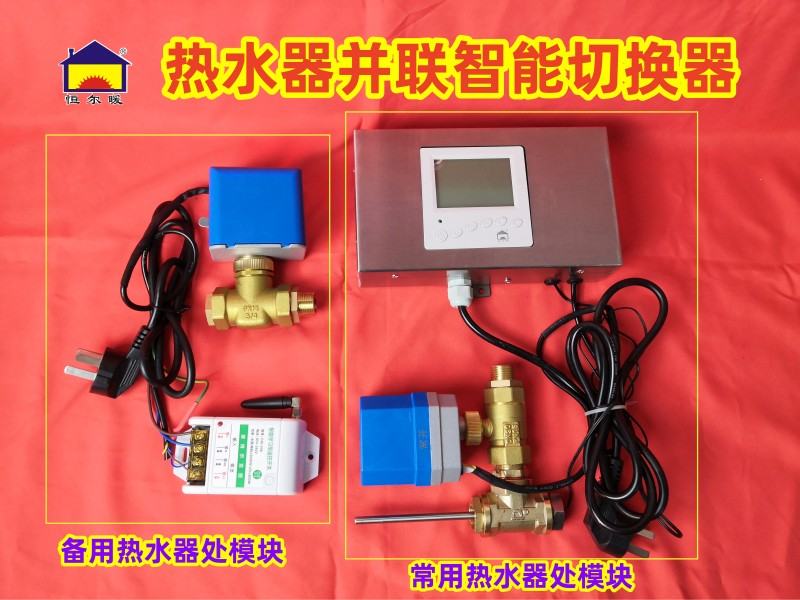

（圖三、恒爾暖熱水器并聯智能切換器）
常用熱水器處模塊由：電動二通閥、智能控制器、溫度傳感器等組成。溫度傳感器接入智能控制器，智能控制器由兩路輸出組成，一路輸出控制電動二通閥，另一路輸出無線信號給備用熱水器模塊的智能遙控開關接收器，控制該處二通閥。如下圖：

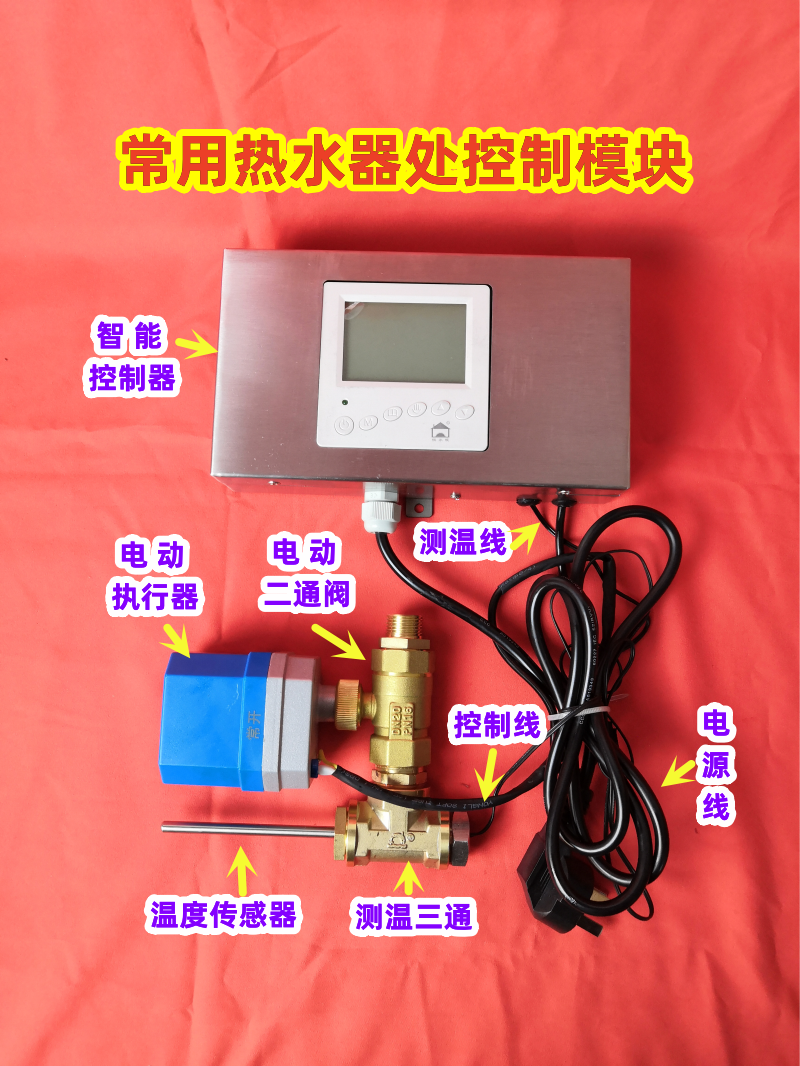

（圖四、恒爾暖熱水器并聯智能切換器常用熱水器處模塊）
備用熱水器模塊由帶無線接收器的遙控開關和電動二通閥組成。如下圖：

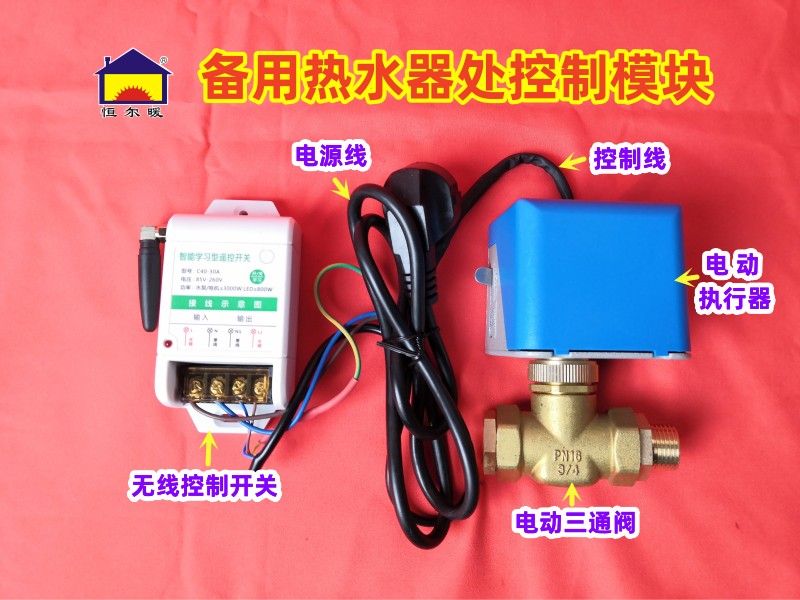

（圖五、恒爾暖熱水器并聯智能切換器備用熱水器處模塊）
恒爾暖熱水器并聯智能切換器的安裝
常用熱水器處模塊的安裝
適合直接安裝在太陽能水箱的出水口處。先將出水口處原來的水管接頭拆卸下來。從水口向外依次安裝測溫三通、電動二通閥和原來的水管接頭。連接處用生料帶或厭氧膠進行密封，確保不滲漏水。智能控制器采用3顆自攻螺絲安裝在水箱邊上，將電源線插頭直接插入帶可靠接地的220V三孔插座，如有需要，再把智能控制器左上角的無線發射天線拉出來，然后智能控制器上測溫傳感線和溫度傳感器插頭對插。
注意事項：
測溫三通上的溫度傳感器要插入水箱內。
二通閥電動執行器要向上或水平略向上，不得向下，避免接頭處滲漏水進入執行器內燒壞電機；
智能控制器不得安裝在水箱正下方，避免接頭處滲漏水損壞電路板。
備用熱水器處模塊的安裝
可以安裝在燃氣熱水器的進水口，也可以安裝在出水口。先將水管接頭與燃氣熱水器分開，將二通閥一頭與燃氣熱水器的接口對接，再將另一頭與水管接頭對接，用生料帶或厭氧膠進行密封；用2顆自攻螺絲或3M雙面膠將無線遙控開關安裝在燃氣熱水器邊，不要安裝在燃氣熱水器正下方，避免接頭處滲漏水損壞開關，然后將電源插頭插入220V三孔插座，如果無線遙控開關用的是長線天線，可以將其吸盤直接吸附在燃氣熱水器的外殼上，或用雙面膠粘貼在墻面上。
恒爾暖熱水器并聯智能切換器的特點
特點一、自動控制太陽能和燃氣熱水器的切換，無需手動操作。
當太陽能水溫夠時，開啟太陽能水閥，并自動關閉燃氣熱水器水閥，只用太陽能的出水，見圖一；
當太陽能水溫不夠時，自動關閉太陽能水閥，并自動同步開啟燃氣熱水器水閥。全程自動控制，無需人工操作。見下圖。

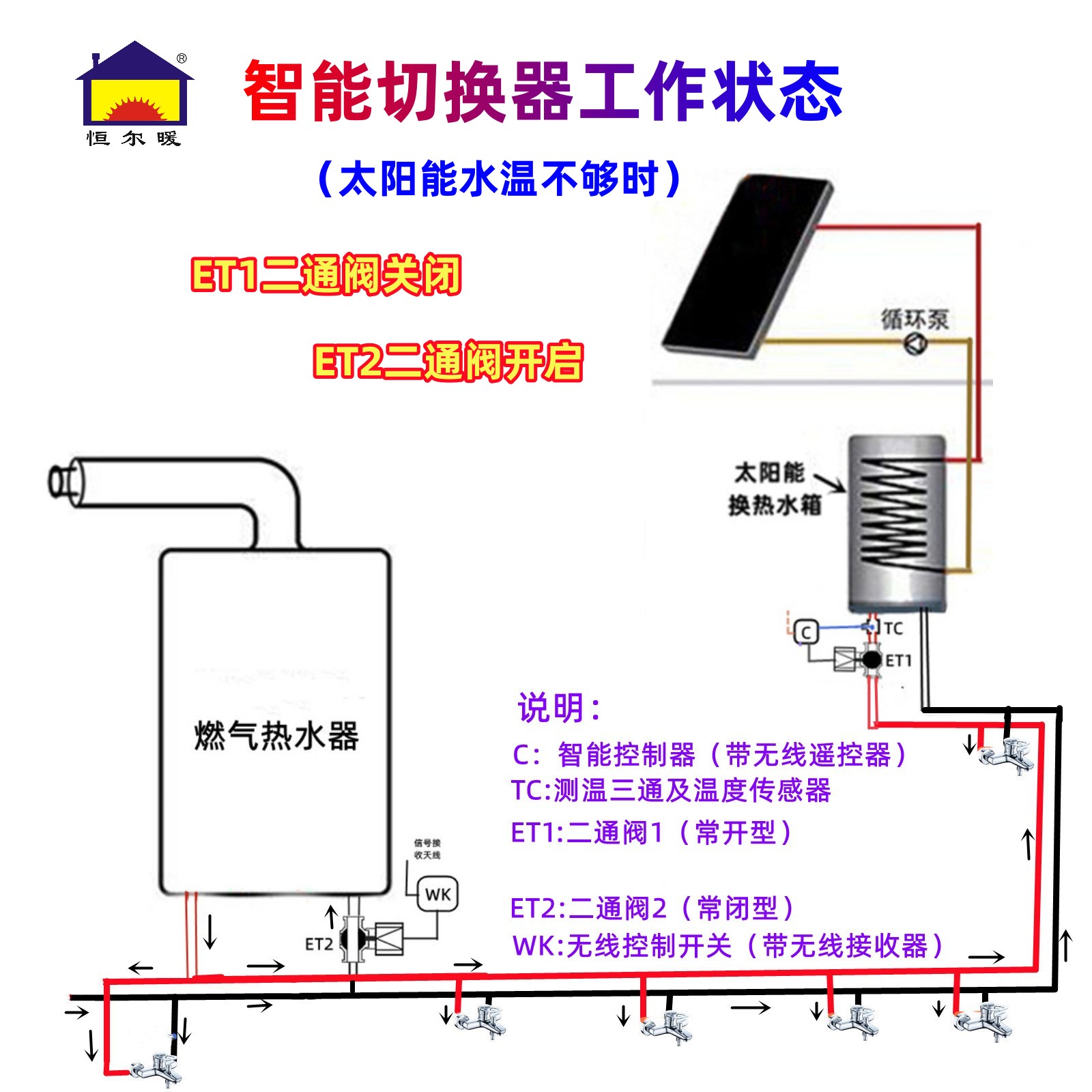

（圖六、太陽能和燃氣器并聯利用恒爾暖智能切換器控制水溫太陽能水溫不夠時工作狀態）
特點二、具有周編程定時自動模式，可以設置不同時段自動切換水溫，節能環保，并可減少燃氣熱水器的啟停次數。
每天可以設置6個時間段，每個時段可以設置不同的水溫，比如早上和中午用熱水只是洗手、洗臉、洗菜或洗碗等，只要水溫不涼就可以了，可以把早上和中午兩個時段的水溫設置為30°C，而晚上洗澡時段的水溫可以設置較高水溫，比如40°C，其他時段不用熱水，可以將水溫設置更低，比如8°C。一般情況下太陽能水箱的水溫都會高于30°C，這樣，每天只有晚上洗浴時段燃氣熱水器才有可能會啟動，其他時段燃氣熱水器不會啟動，大大減少燃氣消耗，并延長燃氣熱水器使用壽命。

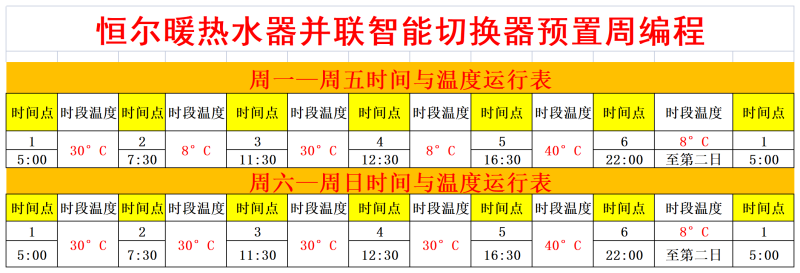

（圖七、恒爾暖熱水器并聯智能切換器預置周編程）
特點三、無線遙控1000米超遠無線信號穩定傳輸，無論是平層、復式還是多層別墅，均可以實現太陽能和燃氣熱水器自動切換。
太陽能和燃氣熱水器兩處模塊之間的無線信號采用大功率射頻傳輸，在太陽能處閥門關閉（開啟）的同時傳輸無線信號給燃氣熱水器處模塊，同步打開（關閉）燃氣熱水器處模塊。信號傳輸穩定，即使燃氣熱水器和太陽能之間隔多層墻壁阻擋，也不會出現掉線的情況。
恒爾暖熱水器并聯智能切換裝器的技術參數
型號：HZ3-401 全套重量：3.3kg
額定電壓：AC220V 額定功率：15w
介質溫度：0-99°C 工作壓力：1.0Mpa
二通閥規格：G3/4 測溫三通規格：G3/4
控制盒尺寸：210*120*52mm
控制模式：手動和周編程定時2種模式
水流轉換時長：10-20秒
全套包含：常用熱水器處模塊和備用熱水器處模塊。
常用熱水器處模塊包括：
帶無線發射功能的智能控制器、電動二通閥、測溫三通（含溫度傳感器）、補芯和異徑對絲。
備用熱水器處模塊包括：
帶無線接收信號功能的遙控開關、電動二通閥、補芯和異徑對絲。

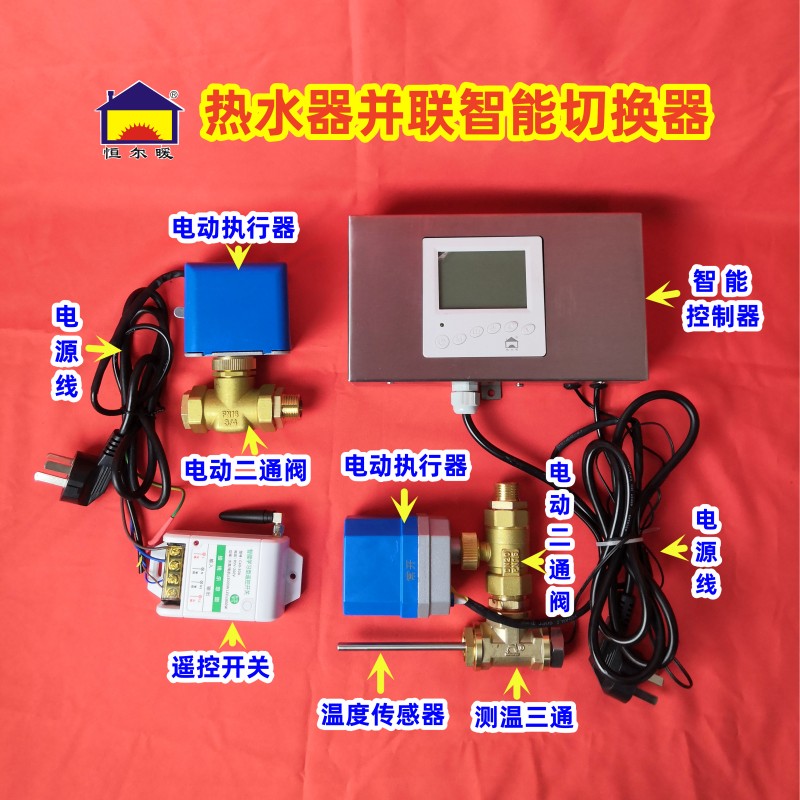

（圖八、恒爾暖熱水器并聯智能切換器配件明細圖）
恒爾暖熱水器并聯智能切換器的質保
本產品從購買之日起，質保12個月。質保期內免費維修或更換配件。
如因以下原因造成的損壞，不在保修范圍之內：1、不規范安裝導致的問題，如接線錯誤，導致燒壞；2、進水或潮濕導致設備短路、腐蝕損壞；3、因運輸或保管不當?shù)热藶閾p壞；4、由于人力不可抗拒的原因（如火災、臺風、地震、戰爭等）造成的損壞。
|
