太陽能是一種比其他熱水器都節能的熱水器，但由于連陰天和冬天陽光不好時，水溫有時無法滿足需求，再配套安裝一臺燃氣熱水器作為備用熱水器時理想的解決方案。那么太陽能和燃氣熱水器組合一起供熱水，如何做零冷水系統呢？
非承壓式太陽能一般只有一根管道上下水，因此無法利用它的水箱進行熱水循環，它和燃氣熱水器組合供熱水有以下三種設計方案，下面分別講解。
在講解三種方案之前，先說一下，太陽能和燃氣熱水器組合供熱水做零冷水系統的一個前提條件，那就是太陽能和燃氣熱水器如何智能控制。如何做搭配在太陽能水溫夠時，直流用水點，補其他燃氣熱水器，水溫不夠時，自動流經燃氣熱水器二次加熱，再流向用水點？配套安裝上合肥恒暖暖通公司發明的“恒爾暖自控中心”就可以輕松實現�？聪旅娴脑韺Ρ葓D。

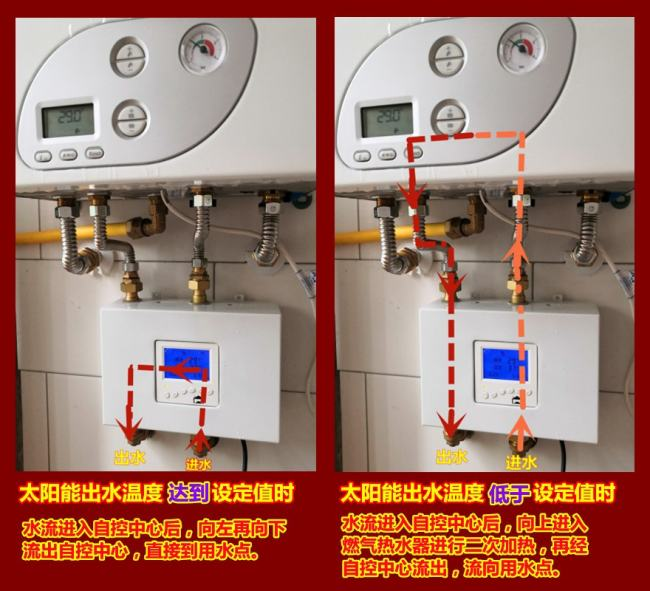

（恒爾暖自控中心工作原理圖）
燃氣熱水器和自控中心安裝接管方式：恒爾暖自控中心右上口接燃氣熱水器冷水入口，左上口接燃氣熱水器熱水出口，右下口接太陽能的下水管或儲能保溫水箱出水口，在這之前不得有用水點，左下口接熱水主管，然后通往用水點。
方案一、直接利用燃氣熱水器作為循環中心做零冷水系統

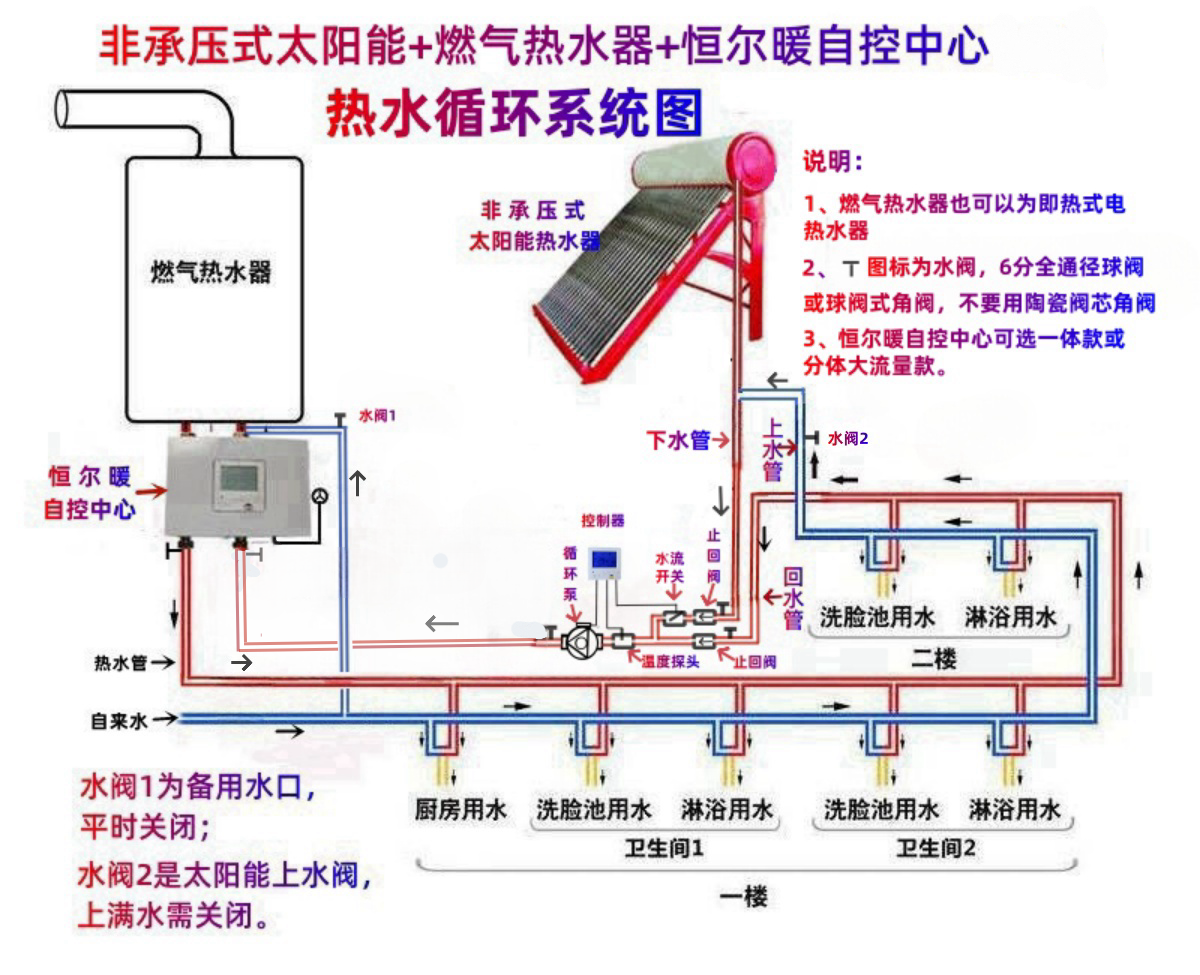

（非承壓太陽能+燃氣熱水器+恒爾暖自控中心+循環泵零冷水系統圖）
系統設計
該系統是以燃氣熱水器作為循環中心，循環時依靠燃氣熱水器加熱熱水循環系統中的水。
熱水主管從恒爾暖自控中心左下口接出后依次經過各個用水點，接出支管與水龍頭連接，直到最后用水點繼續向自控中心處布置，利用三通與太陽能下水管合并在一起，然后與自控中心右下口連接，在三通前的回水管和太陽能下水管上分別安裝止回閥，循環泵和測溫三通安裝在三通和自控中心右下口之間，水流開關安裝三通前的回水管上。
熱水循環時工作方式
在該系統中，恒爾暖自控中心和循環泵的開機時間和水溫設置一樣，當循環泵智能控制器感知水管內水溫低于設置溫度時，循環泵啟動，水流經過燃氣熱水器加熱后流向用水點，當高溫水到達測溫三通處，感知水溫高于設置水溫，循環泵停止工作。
用熱水時如何工作
當開啟水龍頭用熱水時，太陽能的下水經過增壓循環泵增壓后進入自控中心，如果水溫高于自控中心設置水溫，從左下口直流用水點，當水溫低于設置水溫時，向上流入燃氣熱水器二次加熱，再流向用水點。
系統優點
1、該熱水循環系統簡單，回水回到燃氣熱水器，是傳統的做法，一般水電工都知道如何做；2、節省水箱的購買成本3、也可以直接用零冷水燃氣熱水器。
系統缺陷
1、耗能高。該系統是利用燃氣熱水器加熱管道內的水進行循環，無法利用太陽能的熱水進行循環，循環一開啟，燃氣熱水器就啟動，耗氣量會大增；
2、影響燃氣熱水器的使用壽命。熱水一循環燃氣熱水器就啟動，啟停次數大增，會嚴重影響燃氣熱水器使用壽命。
為了節能和減少燃氣熱水器啟動次數，可以在熱水循環系統中增壓儲能保溫水箱，讓太陽能下來的水儲存在水箱，利用水箱中的水進行熱水循環，這是十分理想的熱水循環設計。
根據太陽能和水箱之間垂直距離大小和配置的設備不同，又分為以下兩種設計方案。
方案二、太陽能距離燃氣熱水器垂直距離較小時，零冷水系統設計

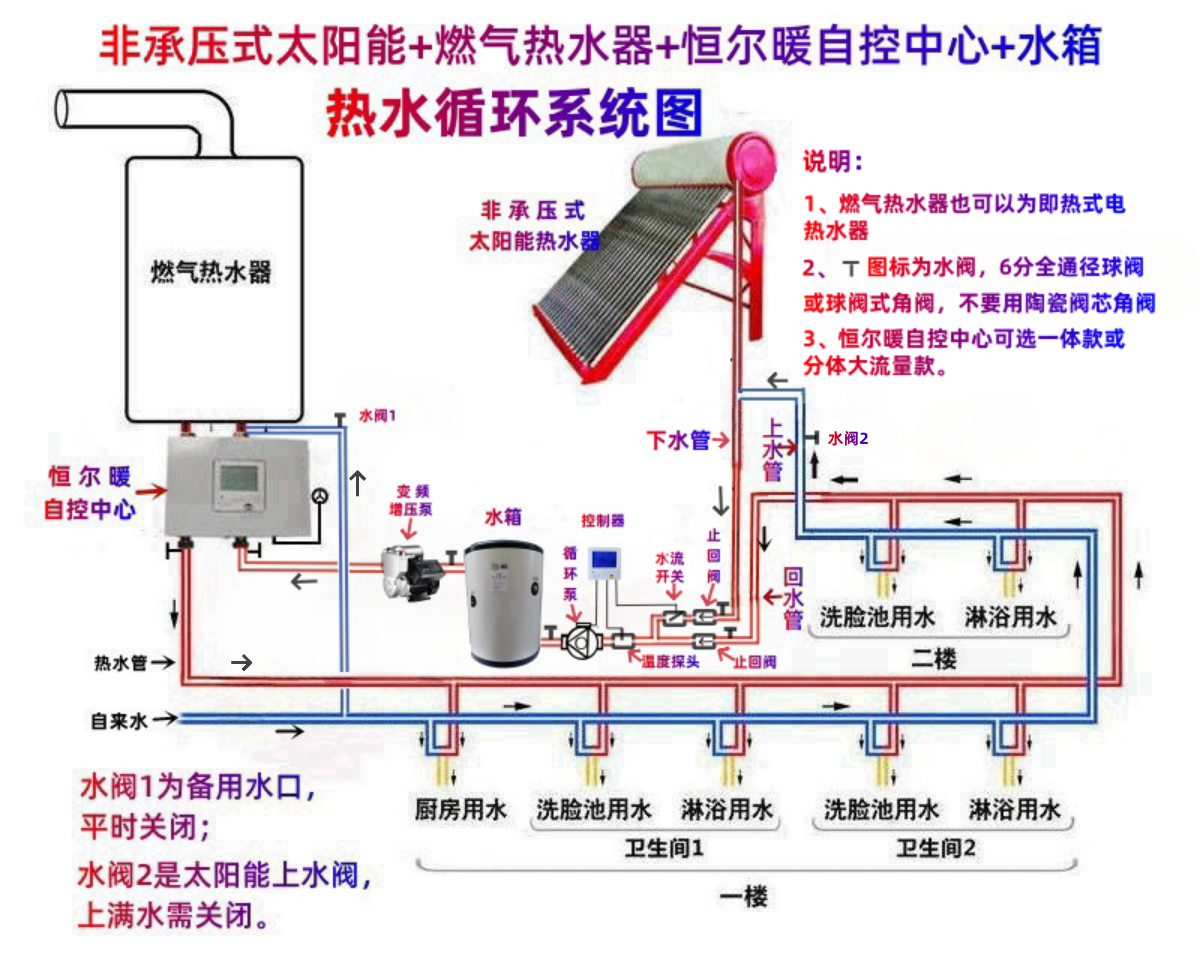

（非承壓太陽能+燃氣熱水器+恒爾暖自控中心+水箱+循環泵+增壓泵零冷水系統）
如果太陽能距離儲能水箱之間的垂直距離10米以下或水平管道較長時，建議采用這種方案。
零冷水系統設計
系統設計如上圖，太陽能水箱的下水管，利用三通與回水管合并一起，然后與儲能保溫水箱入水口連接，從水箱出水口接出管道，與自控中心右下水口連接，在這之前不要有用水點，自控中心左下水口與家里熱水主管相連，然后依次經過各個用水點，直到最后一個用水點，熱水管繼續向前，與太陽能下水管合并一起，這樣就形成一個熱水循環回路。
設備安裝：循環泵安裝在水箱入水口和三通之間，水流開關安裝太陽能下水管上三通前面，自動增壓泵安裝在水箱出水口，在三通前的太陽能下水管和回水管上分別安裝止回閥，水流方向指向三通。在該系統的水箱出水口務必要安裝增壓泵，否則燃氣熱水器可能啟動不了。
該系統設計的優點：
1、循環泵既做熱水循環的動力，又做太陽能下水的增壓；2、用熱水時水壓較大，洗浴舒適；3、利用太陽能下來儲存在水箱內的水循環，減少燃氣熱水器啟動次數，延長其使用壽命；4、大大減少燃氣消耗，節能環保；5、熱水即開即來，無需等待，也不浪費冷水。
系統缺點：
1、造價高一些，該系統增加了水箱和增壓泵；2、系統有點復雜，要有經驗水電工施工或在“恒爾暖自控中心”技術工程師指導下設計施工。
方案三、太陽能距離燃氣熱水器垂直距離較大時，零冷水系統設計

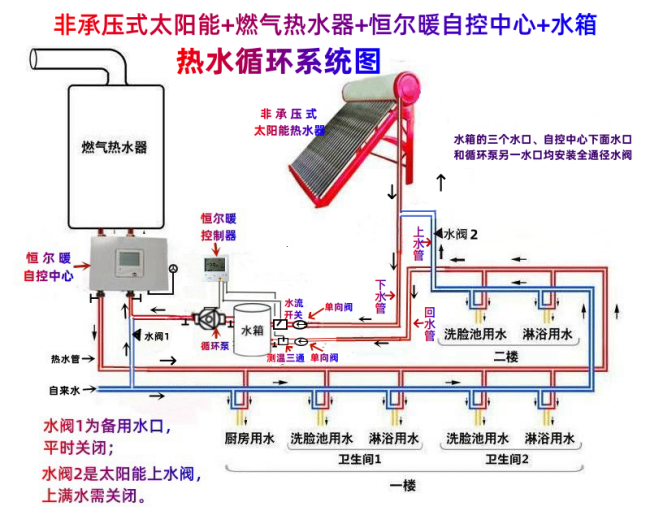

（非承壓太陽能+燃氣熱水器+恒爾暖自控中心+水箱+循環泵零冷水系統）
如果太陽能距離水箱垂直高度較大如15米以上，可以采用該方案，當然也可以采用方案二。
系統設計
如上圖，系統設計與方案二差不多，不同的是：太陽能下水管與水箱入水口連接，回水管與水箱回水口連接，當然也可以像方案一一樣回水管和太陽能下水管合并一起與水箱入水口連接，循環泵安裝在水箱出水口，在太陽能下水管和回水管上分別安裝止回閥，水流方向指向水箱，測溫三通安裝在回水管上，水流開關安裝在太陽能下水管上。
該系統優點：
1、節省一臺增壓泵；2、循環泵兼具循環和增壓雙重功能；3、利用太陽能下來儲存在水箱內的水循環，減少燃氣熱水器啟動次數，延長其使用壽命；4、大大減少燃氣消耗，節能環保；5、熱水即開即來，無需等待，也不浪費冷水。
系統缺點：
和方案一相比，增加了水箱，增加一定的費用。
溫度和時間的設定
以上方案二和三的燃氣熱水器、自控中心和循環泵配合設置水溫和定時如下：每次開機時間，循環泵要早自控中心1分鐘左右，并且設定的水溫必須滿足以下條件：燃氣熱水器的水溫（比如58°C)>循環泵的水溫（比如42°C）>自控中心的水溫（比如40°C）.這樣只要水管里的水溫低于循環泵設置水溫，循環泵就啟動循環，由于這時還沒有低于自控中心設定的水溫，自控中心不會啟動，只要水箱的水溫高于自控中心設定的水溫，自控中心就始終不會啟動，水流就不會經過燃氣熱水器，燃氣熱水器就不會啟動工作。
以上是太陽能和燃氣熱水器組合配套安裝恒爾暖自控中心做零冷水系統的三種設計方案，各有優缺點，大家根據自己的情況選擇適合自己的方案。
也許有的朋友家是陽臺壁掛太陽能熱水器，這種是承壓式太陽能熱水器，和燃氣熱水器組合做零冷水系統不用額外配置水箱，系統設計略有不同。欲了解詳細設計方案，可以關注我并在我之前發布的文章中尋找，如果找不到，可以在評論區留言，我看到后會第一時間發文章鏈接給你。
有的朋友家的非承壓太陽能可能有上水和下水2根管道，如果和燃氣熱水器組合做零冷水，也可以采用以上三種方案，或者關注我，我將在下期文章中專門講解有上下水雙管的非承壓太陽能如何利用它的水箱做零冷水系統。
|
