常用供暖方式簡介

家庭供暖從暖氣片傳入我國，到后來的地暖，已發展幾十年，隨著人們生活水平的提高和對環保節能意識的加強，這2種供暖方式已不能滿足人們對供暖安裝的需求。在10年前，踢腳線暖氣片（行業簡稱“踢腳暖）應運而生，再到近2年水暖行業的新秀護墻裝飾板暖氣片（簡稱：超薄水墻暖），現在大家安裝供暖有了傳統暖氣片、地暖、踢腳暖和超薄水墻暖四種方式可選擇了。

傳統暖氣片、地暖、踢腳暖和超薄水墻暖都只是供暖終端，要實現供暖效果，還必須要有熱源以及連接供暖終端和熱源之間的采暖系統。熱源在北方一般是集中供暖，在南方一般是以燃氣壁掛爐為主，本文不做介紹。供暖終端中，傳統暖氣片和地暖，大家都不陌生，只是踢腳暖和超薄水墻暖大家了解的不多，本文略作介紹，以便大家好理解后面所介紹的幾種采暖系統。

踢腳暖外觀看起來就是實木踢腳線，但在面板后面隱藏著水道和翅片，面板、水道和翅片采用鋁合金一體擠壓成型，可以理解成傳統柱式暖氣片一片一片拆開了水平沿著踢腳線位置安裝，供暖時熱水從水道流動，熱量通過翅片傳遞到面板，再從面板向房屋中間輻射散發。它不僅將供暖和踢腳線的裝飾功能有機融為一體，而且具有輻射供暖，升溫迅速，不揚塵，不會熏黑墻面，從人體腳部加熱，腳暖頭涼，舒適度高，已裝修房屋安裝，可以將供暖系統管道隱藏其后面，墻面上看不見管道，不破壞原來的裝修裝飾，無論是新房毛坯房安裝，還是已裝修好的老房子或精裝房安裝都是十分理想的供暖方式。

欲了解踢腳暖更詳細情況，請點擊以下鏈接：《什么是踢腳暖？它和傳統暖氣片和地暖相比有哪些優缺點》

超薄水墻暖，結構上和傳統暖氣片幾乎一樣，也是由上下主管和中間散熱片組成，采暖系統和安裝方式和傳統暖氣片也幾乎相同，不同的是厚度只有3cm，緊貼墻面安裝，可以根據墻面裝飾需求和供暖需求，安裝任意高度和寬度，可以像安裝護墻裝飾板一樣整面墻安裝，也可以像墻裙裝飾板一樣，沿著房間墻面安裝1米高整面墻當墻裙使用，也可局部安裝一塊只做供暖設備。它具有不揚塵、不熏墻、表面光滑沒有尖銳棱角，不會碰傷孩子，超薄不占墻面，不影響家具擺放，安裝方便維修方便等優點。欲了解超薄水墻暖更多詳細知識，請點擊以下鏈接：《超薄水墻暖是什么樣的？它有什么優點？》

采暖系統簡介

連接熱源和幾種供暖終端的采暖系統方式有以下幾種：單管串聯式、單管跨越式、雙管異程式、雙管同程式和章魚式5種。

由于地暖本身既是供暖終端又是采暖系統，而且采用的也只有章魚式一種，因此，不做特別介紹。

超薄水墻暖和傳統暖氣片的采暖系統設計幾乎是一樣，因此，下面的介紹不做細分，統指暖氣片。

踢腳暖采暖系統和暖氣片采暖系統有很多相同之處，但也有不同的地方，因此踢腳暖采暖系統單獨以圖示進行說明。

關于明裝和暗裝的說明：

供暖行業通常將供暖系統管道暗埋在地面下或墻面里稱之為暗裝，反之供暖管道裸露的安裝在墻面外的稱之為明裝。下面介紹時提到明裝和暗裝，大家知道是指這個意思。

下面我從幾種采暖系統的優點、缺點、使用什么材料、用料多少、是否好調節水力平衡、風險大小、適用于明裝還是暗裝，等幾個方面詳細對單管串聯式、單管跨越式、雙管異程式、雙管同程式和章魚式5種采暖方式進行介紹。

單管串聯式采暖系統

分為立式串聯式和水平串聯式兩種。

立式串聯式采暖系統

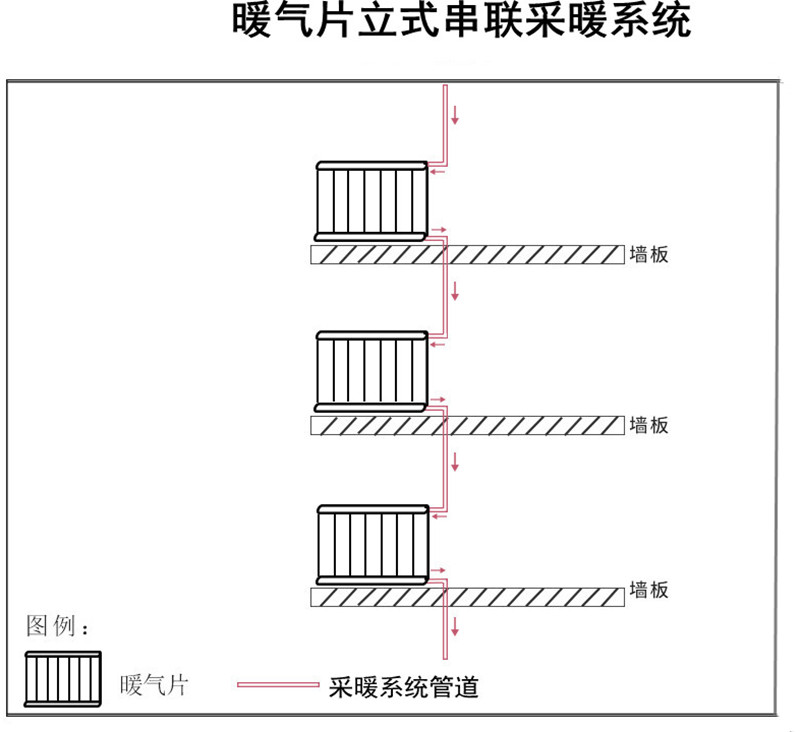

如下圖一，又可以叫著上下串聯，樓上樓下不同樓層同一個位置的房間安裝的暖氣片串聯在一起，第一組暖氣片的進水口與熱源連接，然后用一根采暖管道將前一組暖氣片的回水口與后一組暖氣片的進水口連接在一起，最后一組暖氣片的回水口再用采暖系統管道與熱源連接。

（圖一：立式串聯采暖系統）

缺陷：

1、不能分室控溫，要開就必須全部開，只要一家關閉了他家這組暖氣片，供暖系統就斷開了，樓上樓下其他家的暖氣片也不熱了；

2、房間溫度冷熱不均，如果是從最上面的房間先供暖的，這個房間溫度高，越向下房間溫度越低。因為靠近熱源的暖氣片里經過的水溫高，越向后經過散熱后，水溫越低，供暖效果越差，從而導致室內溫度也是如此；

3、不能實行分戶計量。

4、這種系統設計一般都是管道明裝裸露在外面的，影響美觀。

優點：

節省材料，比雙管并聯節省一半的材料成本。

使用材料：

通常用鍍鋅鋼管較多。

說明：

這種采暖系統設計只是在供暖剛開始進入我國的幾十年了，在北方的集中供暖系統中采用過，現在幾乎不再使用了。

水平串聯式采暖系統

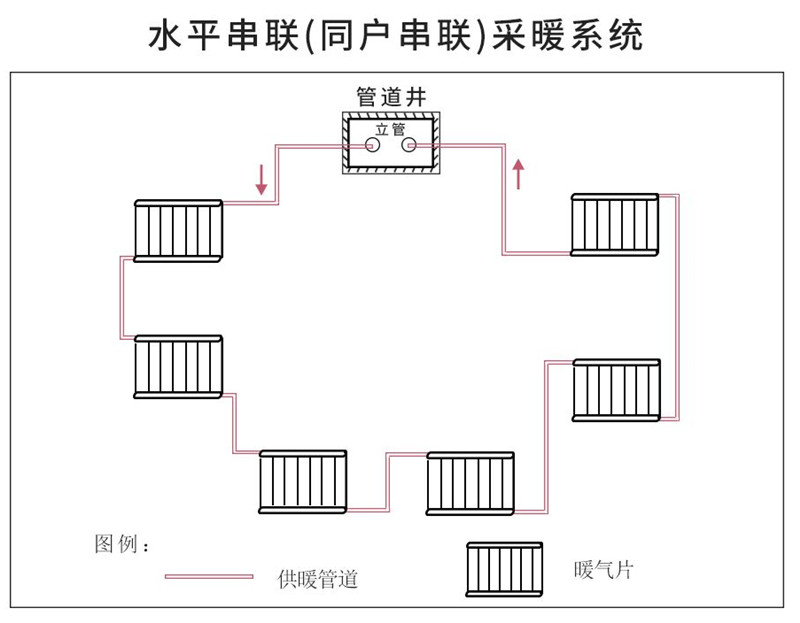

如下圖二，又可叫同戶串聯，在一戶內，用一根采暖系統管道，將不同房間的暖氣片全部串聯在一起，每組暖氣片的進水口與前一組暖氣片的回水口相連，回水口與后一組暖氣片的進水口相連。

（圖二、水平串聯式采暖系統）

缺陷：

1、不能分室控溫，要開就必須全部開，只要關閉一個房間的暖氣片，其他房間暖氣片也不熱了；

2、不能調節每個房間溫度，房間溫度冷熱不均，靠近熱源的房間暖氣片溫度高，房間溫度也高，越向后暖氣片溫度越低，房間溫度也越低。

優點：

節省材料，比雙管并聯節省一半的材料成本。

使用材料:

可采用PPR管和鍍鋅鋼管。

管道可以明裝也可以暗裝。暗裝只能用PPR管道，不能使用鍍鋅管，明裝兩種管道均可以。

說明：

這種采暖系統設計也是北方集中供暖系統為了節省材料才采用的，現在幾乎已經不再使用了。

  單管跨越式采暖系統

單管跨越式也分為上下（立式）單管跨越式和水平單管跨越式兩種。

這種采暖系統，是在單管串聯采暖系統的基礎略作的改進，是在供暖管道經過每組暖氣片時增加一根旁通管，這樣看起來就像這根主管上接出2根支管與暖氣片進回口相連，在上面進水支管與主管連接處加上三通調節閥門，這樣通過調節閥門讓一部分水沿著主管道繼續向下流動，另一部分水通過進水支管流進暖氣片中，然后再通過暖氣片下面的回水支管匯入主管一起向下流動。

立式單管跨越式采暖系統

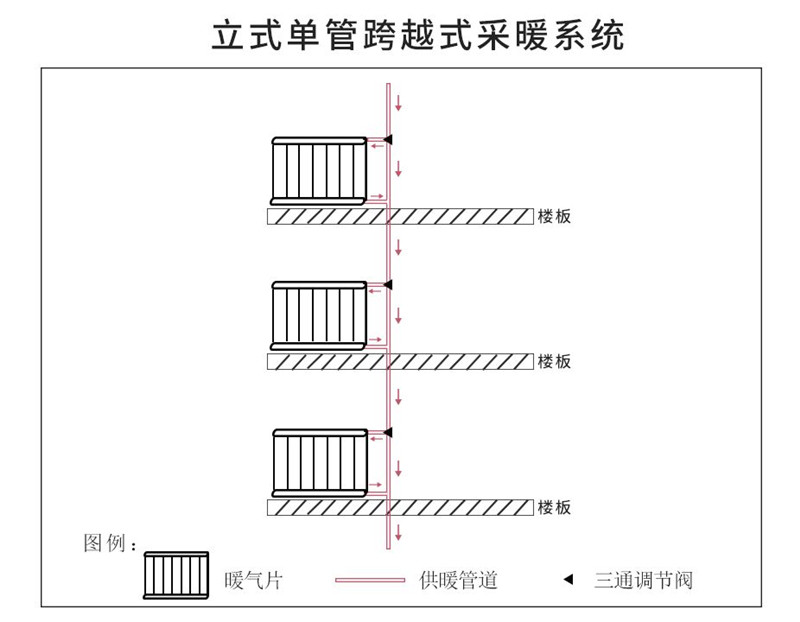

如下圖三，又可以叫著上下單管跨越式，樓上樓下不同樓層同一個位置的房間安裝的暖氣片與一根主管分出的2根支管相連在一起。

（圖三、立式單管跨越式采暖系統）

每組暖氣片都必須安裝一只三通閥調節閥，來分配進入該組暖氣片和主管直接流走的水流量，從而保證每組暖氣片都熱。

缺點：

不好調節流量，有可能調節一組暖氣片，而影響其他的暖氣片；

房間可能冷熱不均，靠近熱源的暖氣片水溫高，室內溫度也高，遠離熱源的暖氣片水溫低，室內溫度也可能低。

優點：

節省材料，使用的管道較少。

這種采暖系統，一般是開發商為了節省材料才采用，現在用這種采暖系統設計方案的很少了。

使用材料:

由于主管一般較粗，壓力較大，采用鍍鋅鋼管較多，一般都是明裝。

水平單管跨越式采暖系統

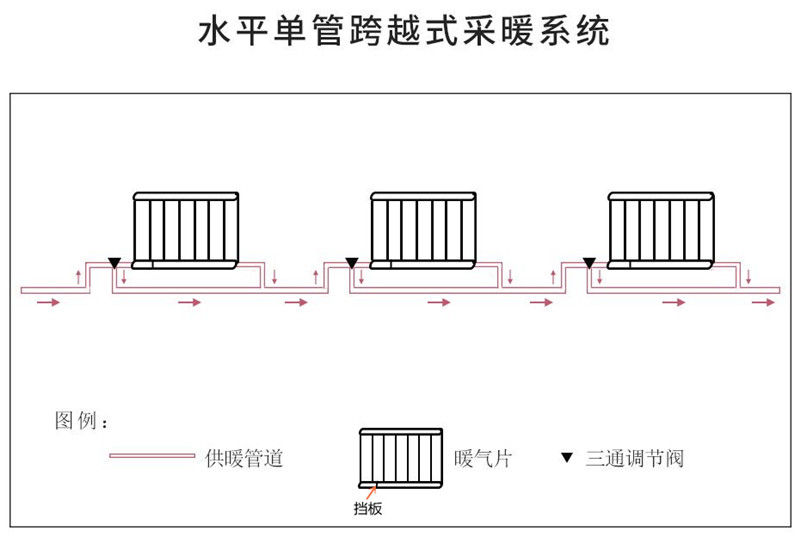

如圖四，又叫同戶單管跨越式，一根供暖主管從熱源出來從第一個房間開始經過每個每組暖氣片，最后再回到熱源，在經過每組暖氣片時從暖氣片兩邊分別接出一根支管與暖氣片的兩邊的進回水口相連，并在與進水口相連支管與主管處安裝一只三通調節閥，用于調節進入暖氣片和從主管直接流走的水流量。

（圖四、水平單管跨越式采暖系統）

缺點：

雖然可以分室控溫，但不好調節流量，有可能調節一組暖氣片，而影響其他的暖氣片；

房間可能冷熱不均，靠近熱源的暖氣片水溫高，室內溫度也高，遠離熱源的暖氣片水溫低，室內溫度可能低。

優點：

節省材料，使用的管道較少。

這種采暖系統，也是是開發商為了節省材料才采用，現在用這種采暖系統設計方案的很少了。

使用材料:

明裝和暗裝均可，一般采用鍍鋅管和PPR管，暗裝只能采用PPR管。

  雙管異程式采暖系統

暖氣片雙管異程式采暖系統

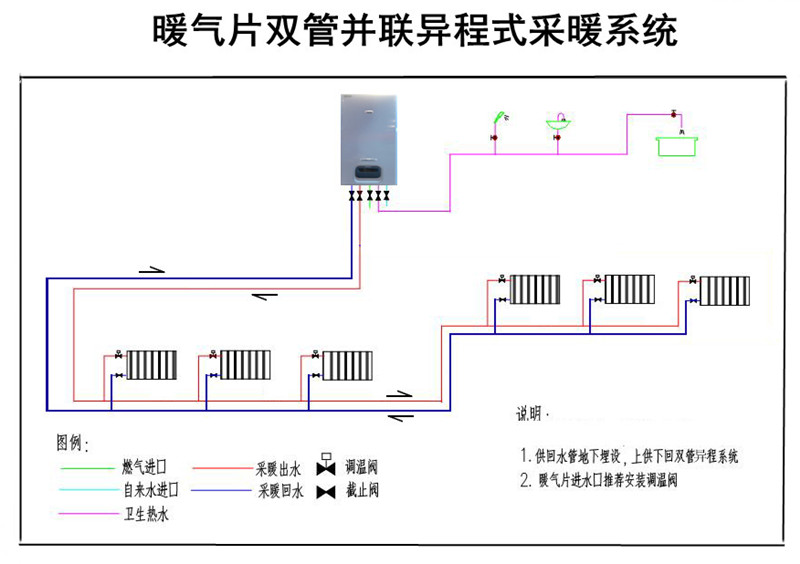

兩根進回水主管從熱源處出發，并排前行，到第一組暖氣片處分布用三通接處2根支管，與暖氣片的進回水口相連，并分別安裝上溫控閥門，然后繼續向前，到第二組暖氣片，也同樣連接，直到最后一組。這種雙管并聯系統，在進回水主管里的水流方向是相反的，因此稱之為異程式采暖系統。如下圖五。

（圖五、暖氣片雙管異程式采暖系統）

踢腳暖雙管異程式采暖系統

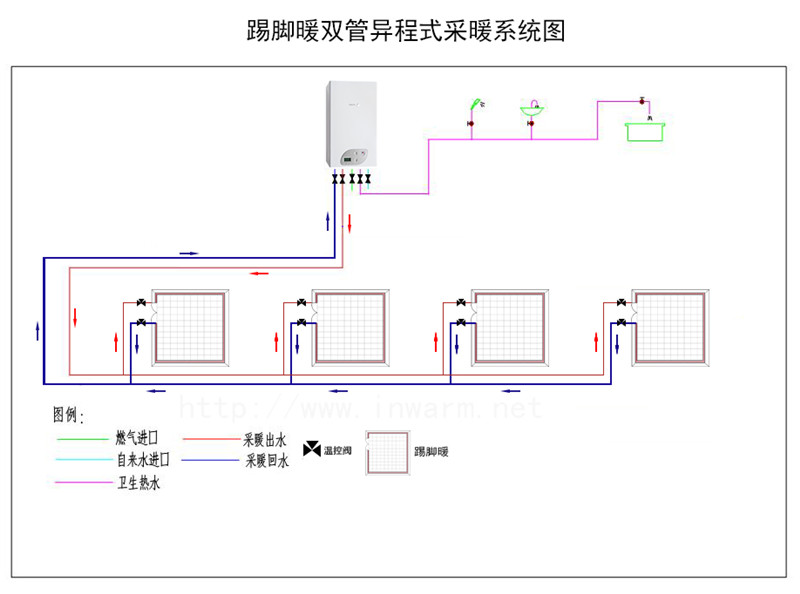

兩根進回水主管從熱源處出發，并排前行，到第一個房間處分布用三通接出2根支管，與該房間踢腳暖兩頭端口相連，并分布安裝上溫控閥門，然后繼續向前，到第二房間，也同樣方法與踢腳暖兩頭端口連接，直到最后一組。如下圖六。

（圖六、踢腳暖雙管異程式采暖系統）

從以上圖示可以看出，距離熱源越遠的房間，暖氣片（或踢腳暖）的進水管和回水管之和愈大，系統管道的阻力越大，如果不調節水力平衡，就會出現前面的暖氣片很熱，后面的暖氣片溫度差，甚至不熱的情況。

缺陷：

1、不好調節水力平衡，有可能導致前面的房間熱，后面的房間不熱。

2、接頭較多，有滲漏水風險；

3、如果使用PPR管道，有焊堵風險。

4、只適用于較小的戶型，較大的戶型只能采用雙管同程式或章魚式，否則很難調好水力平衡，即使調好了，如果用戶稍微一動閥門就有可能造成有的房間暖氣片或踢腳暖不熱。

優點

1、和單管串聯或單管跨域式比較，較好調節；

2、可以實行分室控溫，也可以分戶計量；

3、和雙管同程和章魚式相比，可以節省一些材料。

使用材料說明

1、針對暖氣片

明裝和暗裝均可以，暗裝時，只能使用PPR管，不得使用鋁塑管和銅接頭埋在地下或墻里；

明裝時，PPR管和鋁塑管均可以使用。

2、針對踢腳暖

毛坯房暗裝采暖系統，通常不采用雙管異程和同程式系統，一般采用鋁塑管章魚式系統，管道與踢腳暖對接處可以隱藏起來，外觀看不見任何管道；

明裝時，不用PPR管，通常用鋁塑管，可以隱藏在踢腳暖后面，墻面上看不見管道，也不破壞原來的裝修裝飾。

  雙管同程式采暖系統

暖氣片雙管同程式采暖系統

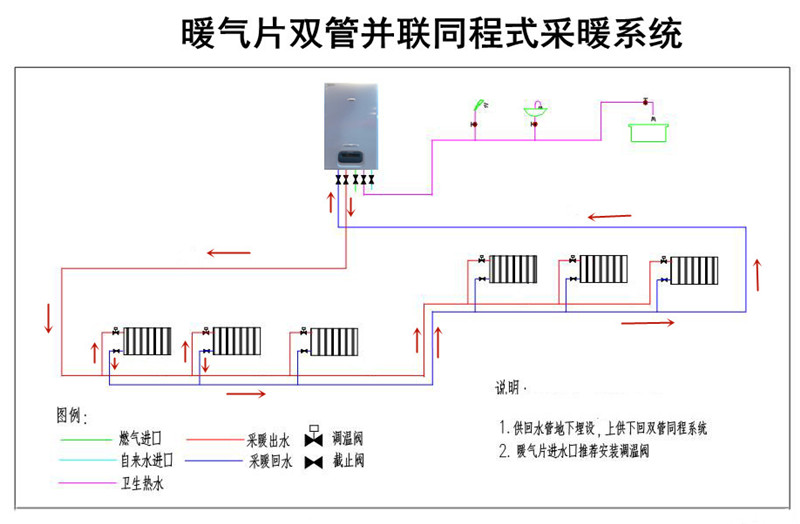

供水主管從熱源處出發，到第一組暖氣片用三通接出支管配上溫控閥與暖氣片進水口相連，該組暖氣片回水口接出回水管與供水主管并排前行，到第二組暖氣片，供回水主管分別用三通接出支管，并配溫控閥分別與該組暖氣片的進水口相連，然后進回水主管繼續向前，與下面每組暖氣片相同方式連接，直到最后一組暖氣片進水管直接與暖氣片進水口連接，進水管到此截止，回水主管繼續向前回到熱源。

從下面圖示可以看出，該種采暖系統中，供水主管和回水主管里的水流方向相同，因此稱之為同程式采暖系統。

（圖七、暖氣片雙管同程式采暖系統）

踢腳暖雙管同程式采暖系統

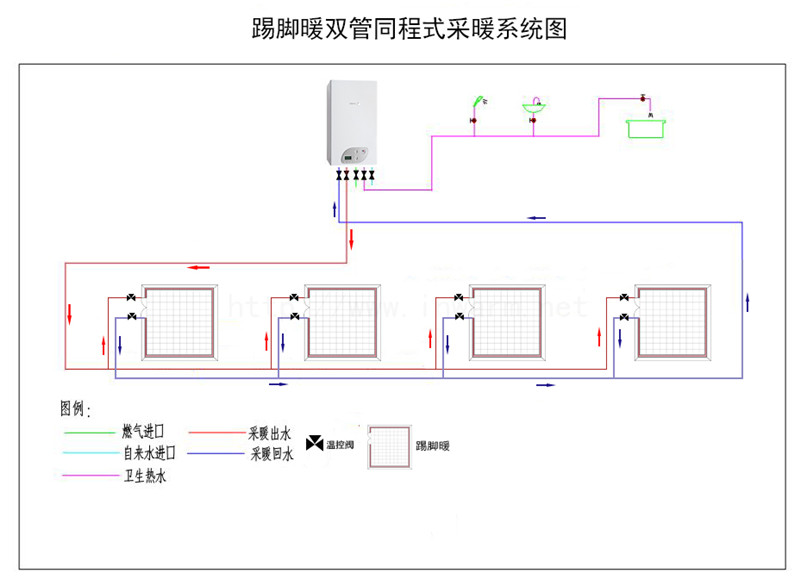

供水主管從熱源處出發，到第一個房間時用三通接出支管沿著踢腳暖后面布置到踢腳暖一頭端口，配上溫控閥與踢腳暖這頭端口相連，踢腳暖另一頭端口用鋁塑管接出回水管，與供水主管并排沿著踢腳暖后面繼續向前，并沿著踢腳暖后面打墻孔進入第二個房間，剛進入時供水主管接出直管與踢腳暖一頭連接，供回水主管在出出這個房間時，回水主管接出支管與踢腳暖另一頭相連，繼續向前，同樣的方式與每個房間踢腳暖相連，直到最后一個房間，進水管與踢腳暖端口直接連接終止，回水管繼續向前，回到熱源。

從下面圖示可以看出，該種采暖系統中，供水主管和回水主管里的水流方向相同，因此稱之為同程式采暖系統。

(圖八、踢腳暖雙管同程式采暖系統）

說明：

1、在使用材料方面與雙管異程式采暖系統一樣，不再贅述；

2、較大戶型單元房、復式房和別墅明裝暖氣片和踢腳暖時，一般都是采用雙管同程式采暖系統。

優點

1、每個房間暖氣片或踢腳暖的進水管+回水管合計長度，都接近相等，系統阻力差不多，因此較好調節水力平衡，可以保證每個房間都熱；

2、可以實行分室控溫，也可以分戶計量。

缺陷：

1、用管道和配件較多，比串聯、單管跨越式和雙管異程式造價高；

2、接頭較多，有滲漏水風險；

3、如果使用PPR管道，有焊堵風險。

  章魚式采暖系統

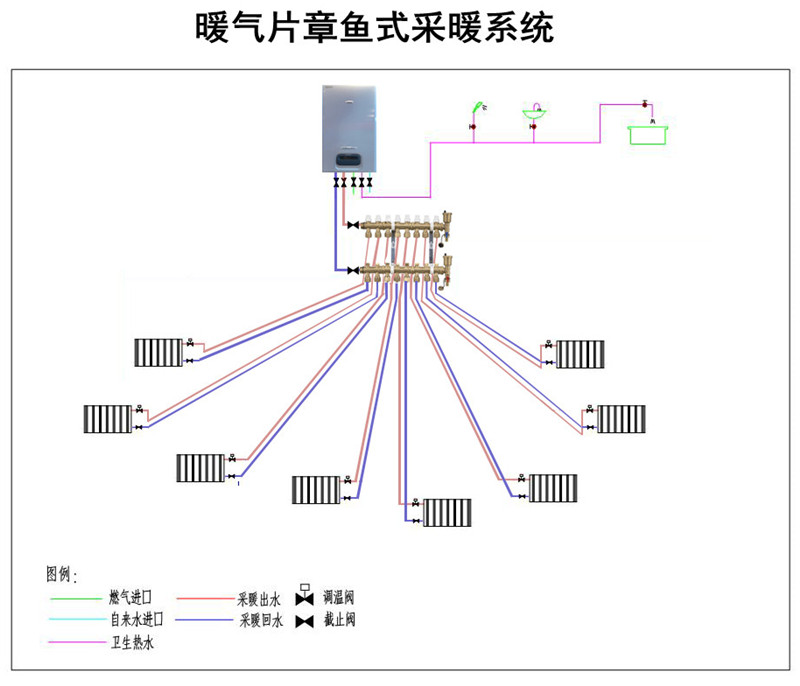

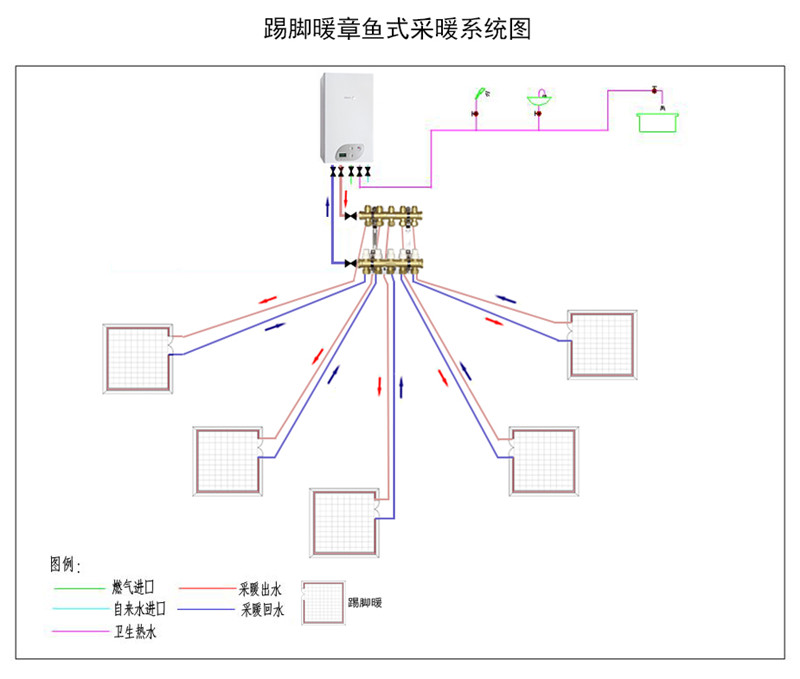

暖氣片和踢腳暖均可以采用章魚式采暖系統，系統設計和施工也幾乎相同，一般都是每個房間一個回路，客餐廳根據情況分為1-3個回路。不同的是暖氣片一般定位在外墻或靠近外墻的側邊墻上，房間內地面和暖氣片定位處墻面都要開槽，鋁塑管道要布置到這個定位處；而踢腳暖的系統管道一般只需預留在進門處門的兩邊即可，房間內地面和墻面不用開槽，也節省了很多鋁塑管和保溫套管。詳見圖九和十。

（圖九、暖氣片章魚式采暖系統）

（圖十、踢腳暖章魚式采暖系統）

優點

1、每個房間獨立一個回路，十分好調節，幾乎不用調節水力平衡；

2、可以實行分室控溫，也可以分戶計量。

3、暗埋的管道是整根管道，沒有接頭，沒有滲漏水的風險。

4、采用鋁塑管，避免了PPR熱熔焊堵的風險。

缺陷：

1、暖氣片章魚式用材料較多，造價較高；

2、只能暗裝使用， 不能明裝。

使用材料：

系統管道一般采用集分水器、鋁塑管和保溫管，耐壓、不透氧、地下沒有接頭。

不能使用無法彎曲的PPR管。

五種采暖系統綜合比較

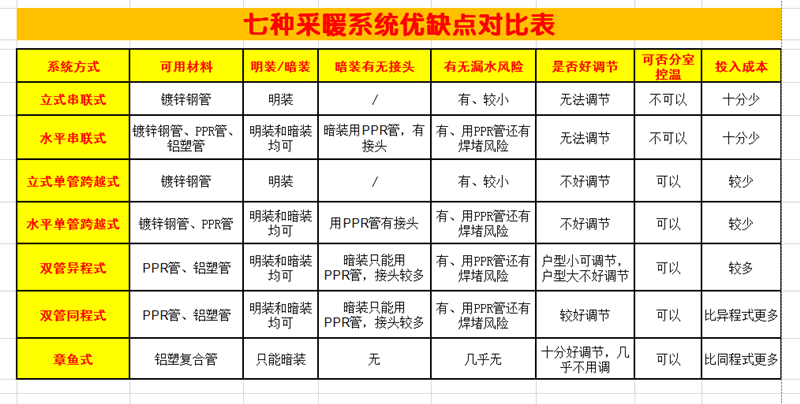

根據以上詳細分析，我設計了一個綜合對比表，如下：

（圖十一、七種采暖系統優缺點對比表）

從以上對比表可以看出，串聯式和單管跨越式十分的節省材料，這也是之前北方開發商喜歡用這兩種采暖系統的原因。由于串聯系統無法調節每組暖氣的流量，不可分室控溫，存在房間溫度冷熱不均的情況，特別是立式串聯的，一戶出問題，樓上樓下都不能用，因此這種采暖系統現在幾乎絕跡不再采用了。而單管跨越式由于也不好調節流量，也可能存在房間冷熱不均的情況，而且無論明裝還是暗裝，管道漏出的較多，影響美觀，因此現在這種采暖系統也幾乎沒有人再用了。

但單管跨越式好賴可以每組暖氣片單獨控溫，因此那種立式串聯系統可以通過在暖氣片邊增加一根旁通管和三通調節閥，從而可以把原來難看的暖氣片更換成任意款式的暖氣片而不會影響樓上樓下鄰居的供暖。

從風險大小比較可以看出，章魚式采暖系統地下暗埋的管道沒有任何接頭，幾乎沒有風險，而且每組暖氣片（每個房間踢腳暖）一個回路，幾乎不用調節就可以達到水力平衡，是毛坯房暗裝系統十分理想的采暖系統方式，現在南方獨立采暖幾乎采用的都是這種章魚式系統。

已裝修好房屋明裝暖氣時，雙管異程和同程式系統均可以采用，但由于異程式不好調節水力平衡，較大的戶型還是建議采用同程式，否則有的房間暖氣可能調不熱，因此雙管同程式采暖系統是明裝供暖十分理想的系統方式。

（本文德國銀屋暖通國際張偉原創文章，未經書面授權不得私自轉載20210910）
