傳統散熱器熏墻是一個難題

眾所周知，采暖散熱器上方的墻壁在用幾年后就會變黑。如果墻面是粉刷的乳膠漆，還容易解決。大不了再找個刷墻的師傅重新刷一遍，但現在人工成本很高，不包括乳膠漆的費用，粉刷墻壁的人工費用就要每平方米6-7元，這樣的話，總共要花幾千元。此外，在刷墻過程中，家里會搞的很臟，做清潔衛生也要花一番氣力。每隔幾年，這堵墻就會再次變黑。我們是不是每隔幾年就要再刷一遍？

墻上粉刷的乳膠漆可以用這種方法解決，但是如果墻上貼的是墻布或墻紙呢？難道過幾年被熏黑了要更換墻布或墻紙嗎？這可不是花幾千元可以解決的，可能要花費萬元以上甚至數萬元。

可以看出，傳統散熱器熏黑墻面的缺陷是每個人都頭疼的問題。

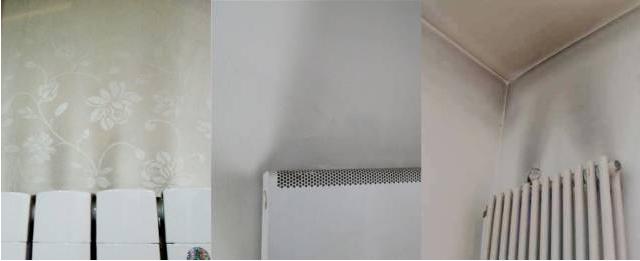

（圖1.傳統散熱器熏墻圖-1）

那么散熱器把墻弄黑的原因是什么呢？有什么解決辦法嗎？讓我們詳細分析一下。

傳統散熱器熏黑墻面的原因

傳統采暖散熱器熏黑墻面主要原因是由散熱器的加熱方式?jīng)Q定的。傳統的散熱器加熱方式以對流為主，約占80%，輻射占20%。由于對流驅動家中的灰塵吸附在散熱器上方的墻上，隨著時間的推移，越積越多，墻面就變成黑色。讓我們從散熱器的結構和安裝方式來分析熏墻是如何產生的。

傳統的散熱器通常在每片散熱片內部和散熱片之間都是空的，并且在上下裝飾罩上都留有對流孔。一般情況下，在安裝過程中，靠近墻壁的面板與墻壁之間的間距應保持在5cm以上，散熱器底部距地面的距離一般大于12cm。這樣，在散熱器前面、內腔和壁之間形成對流通道，我們知道熱空氣的密度很小，會向上漂浮。因此，在加熱過程中，較冷的空氣會從周圍吹來，進入散熱器前部、內腔以及散熱器與墻壁之間的間隙，被加熱，然后向上流動，形成煙囪效應。如果家里不是很干凈，灰塵會隨著空氣向上流動，并吸附在散熱器的墻壁上，久而久之墻壁就變黑了。

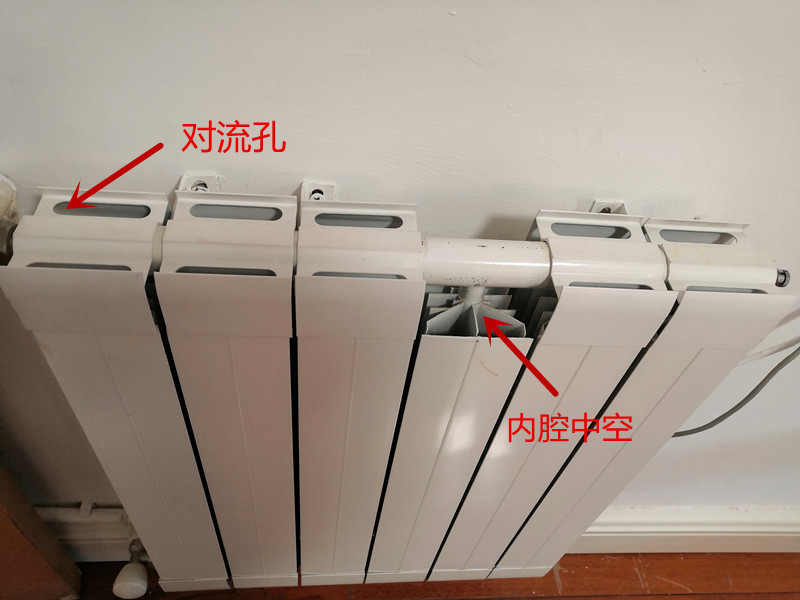

（圖2.傳統散熱器的對流孔和內腔中空圖）

不僅散熱器會使墻壁變黑，就是布置在墻面外的供暖管道也會使上部墻壁變黑。加熱水溫越高，對流效果越好，散熱器上方的墻壁越容易變黑。

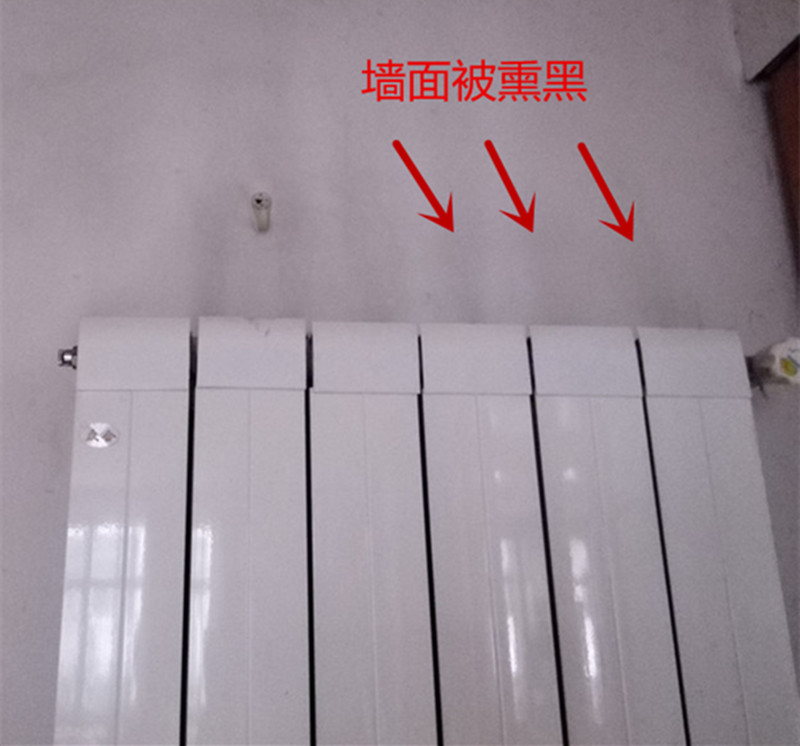

（圖3.傳統散熱器熏黑墻面圖）

可以看出，散熱器使墻壁發黑是由散熱器的設計結構、安裝方式和加熱方式?jīng)Q定的。只要上述三種模式不變，散熱器熏黑墻面的痛點就不會解決。

新型超薄墻圍式散熱器解決了熏墻痛點

幸運的是，經過多年的研發，德國銀屋暖通國際有限公司和中國合肥恒暖暖通設備有限公司共同發明了超薄墻圍式散熱器，最終解決了本世紀的難題。這種新型散熱器雖然結構與傳統散熱器相似，但改變了安裝方式，主要依靠熱輻射加熱。對流效應非常小，因此它將不再形成煙囪效應，灰塵也不會吸附在墻上，因此它將不再使墻壁變黑。

超薄墻圍式散熱器的主體結構與傳統散熱器基本相同。它也由上下主管、散熱支管、安裝掛件和上下裝飾罩組成，如下圖所示。

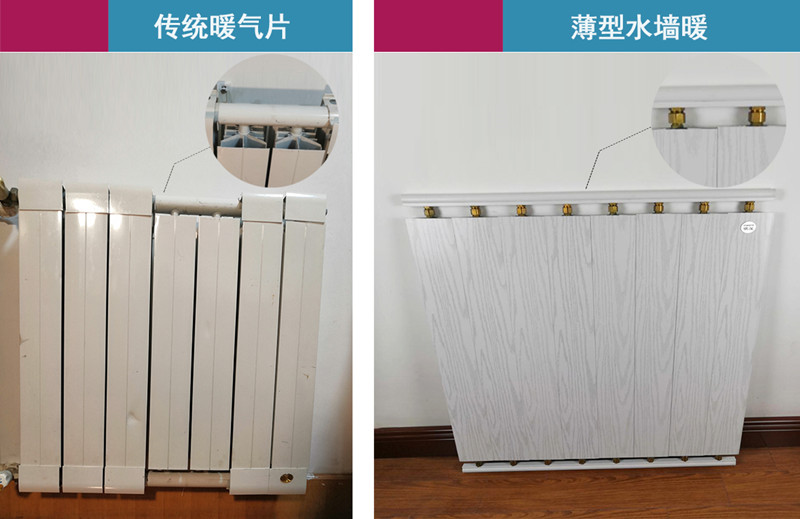

（圖4.傳統散熱器與超薄墻圍式散熱器結構的比較）

區別在于傳統散熱器較厚。在安裝過程中，傳統散熱器與墻壁之間留有一定的間隙，從墻壁上突出較多。每個散熱器之間都有一定的間隙。上下裝飾罩上留有對流孔，每個散熱器相互分離，上下主管和散熱支管出廠前焊接在一起，以后不能增減散熱片數量。

超薄墻圍式散熱器較薄，厚度只有3厘米。背部貼著墻面安裝，與墻壁之間沒有間隙，從墻壁上突出的較少。每個散熱器的側面插入另一個散熱器側面的U形槽中，重疊組裝在一起。各片之間沒有縫隙，看起來像一塊完整的護壁板；上下裝飾罩為一體，無對流孔。安裝時，上裝飾蓋上口與墻面緊密接觸，下裝飾蓋與地面或踢腳線緊密接觸，不留縫隙。

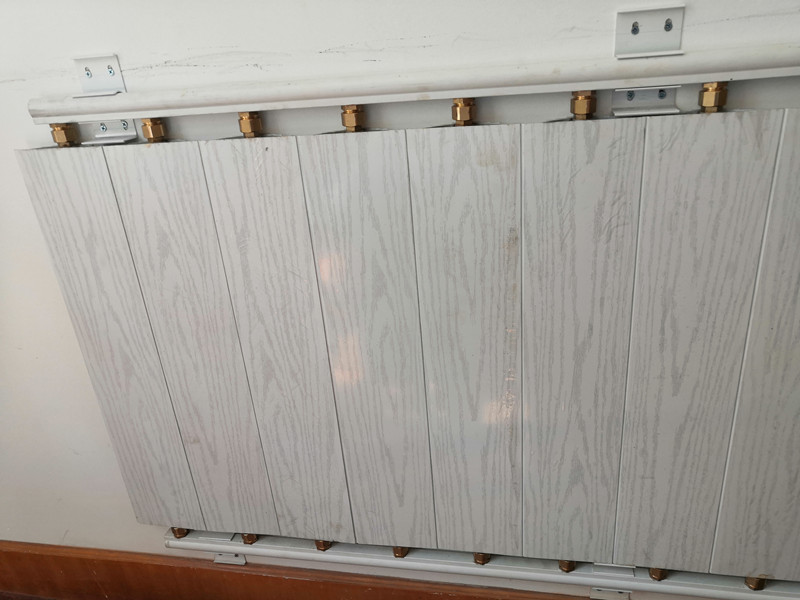

（圖5.銀屋墻圍式散熱器安裝圖）

從上面超薄墻圍式散熱器的結構和安裝方法可以看出，散熱器與墻面之間沒有對流縫隙，散熱器上下裝飾蓋上沒有預留對流孔，散熱器內腔以及與墻面之間都形成不了對流。因此，墻圍式散熱器主要靠向前熱輻射加熱，很少有向上對流，不會形成煙囪效應，不會在散熱器上面墻面上吸附灰塵，不會使墻面發黑。

超薄墻圍式散熱器也像傳統散熱器一樣采用熱水加熱。在加熱過程中，熱水通過系統管道輸送到主管，然后轉移到每個散熱器的支管，向下流動，收集在下主管中，然后從散熱器流出到系統回水管，從而循環。當熱水流經散熱器時，熱量通過水道壁傳遞到散熱片，然后傳遞到前面板，然后以熱輻射的形式輻射到房間，從而加熱室內空間。

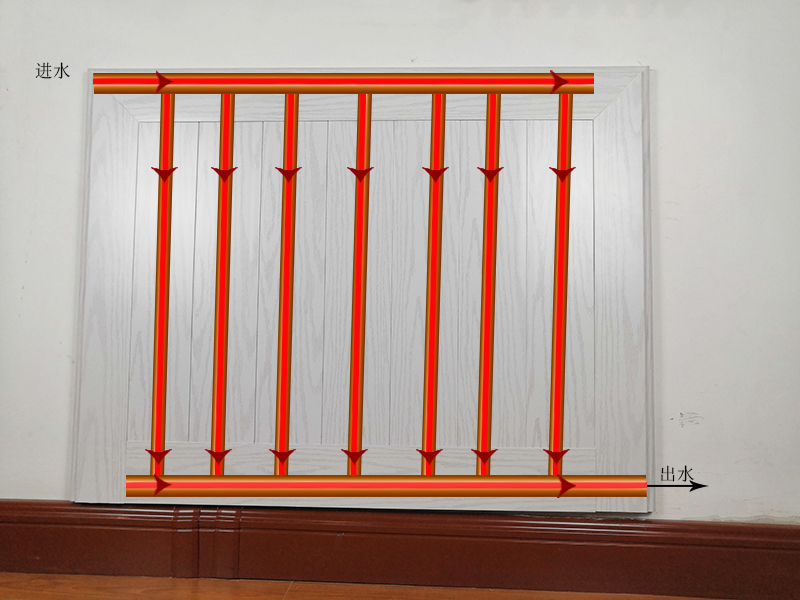

（圖6.銀屋墻圍式散熱器采暖水流效果圖）

超薄墻圍式散熱器主要靠輻射加熱，其加熱速度比傳統散熱器對流加熱快，由于超薄墻圍式散熱器的部分對流散熱能力損失，與同高度的傳統銅鋁復合散熱器相比散熱能力可能稍低，安裝時只需多安裝幾片，也可以達到同樣的加熱效果，但由于墻圍式散熱器所用材料比傳統散熱器少，因此成本也會相應降低，多安裝幾個散熱片，成本和傳統的散熱器也差不多。

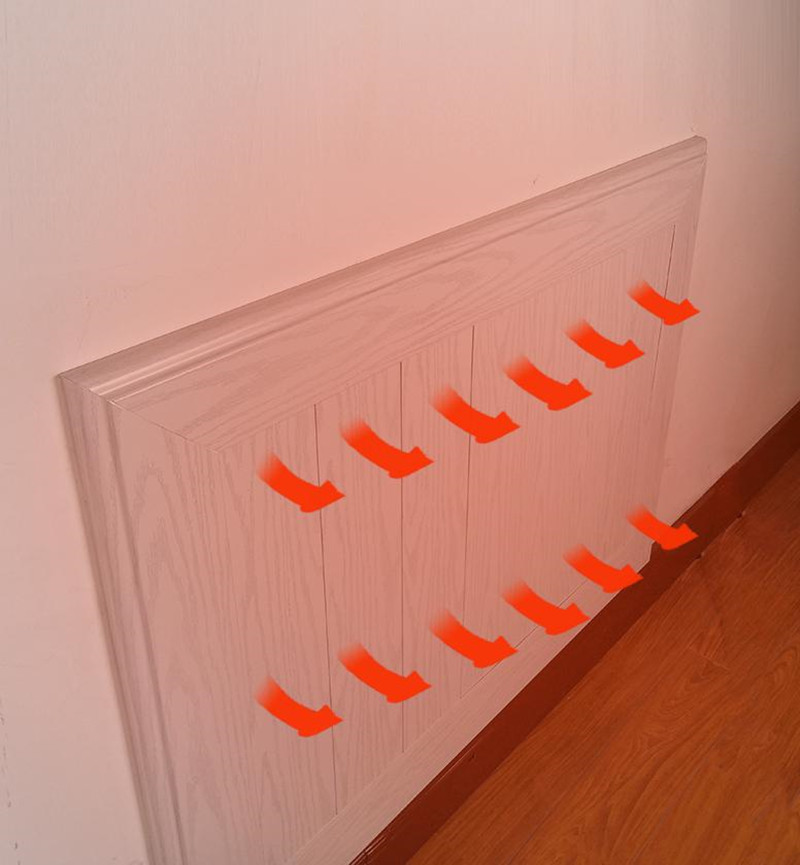

（圖7.銀屋墻圍式散熱器輻射采暖效果圖）

超薄墻圍式散熱器其他優點

與傳統散熱器相比，超薄墻圍式散熱器不僅具有不會熏黑墻壁的優點，而且還具有以下優點：

一、與家庭裝修有機結合，采暖、裝修、護壁三位一體。

由于厚度僅為3厘米，如果選擇與墻相同的白色，則外觀與墻相似。如果您選擇其他顏色，可以將其用作護墻裝飾板；本實用新型散熱器解決了傳統散熱器外觀不美觀，影響裝飾整體效果，與裝飾沖突的痛點。

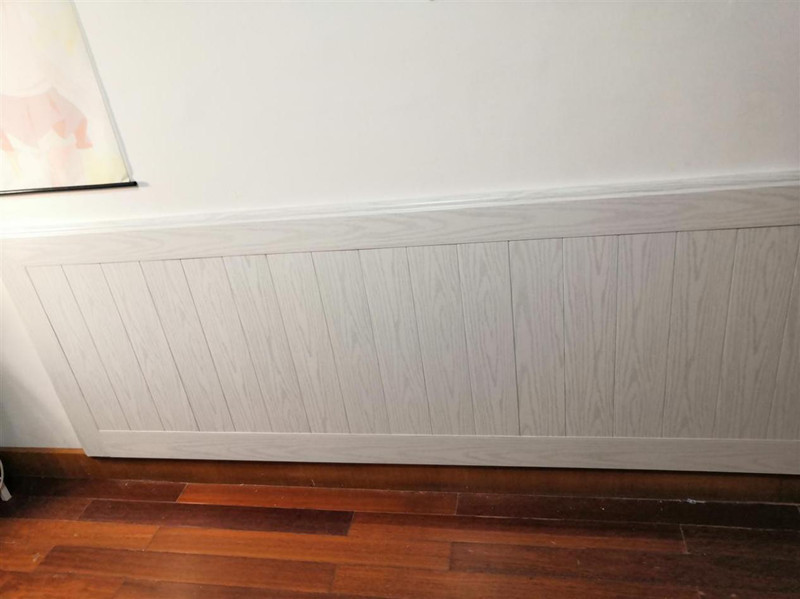

（圖8.銀屋墻圍式散熱器實際安裝圖）

二、超薄墻圍式散熱器為超薄設計，伸出墻面較少，不占用室內空間，不影響家具擺放；

傳統散熱器伸出墻面12-15cm，占用室內空間，影響家具擺放。

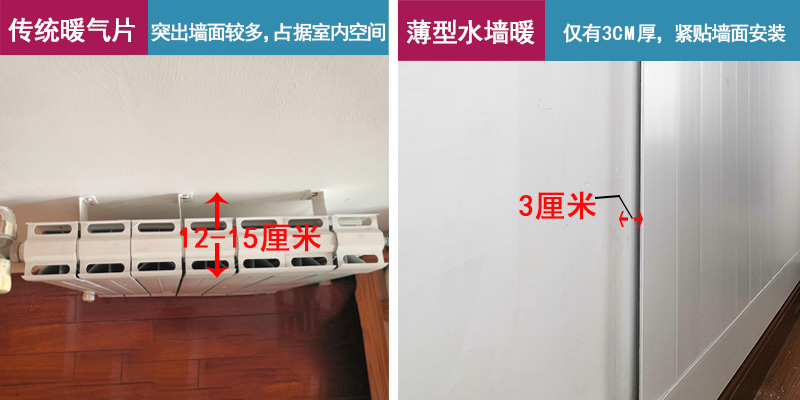

（圖9.銀屋墻圍式散熱器與傳統散熱器的厚度比較）

三、超薄墻圍式散熱器表面光滑，無銳利棱角，不會碰傷兒童；

傳統散熱器一般有棱角，離墻較遠，影響兒童活動，有安全隱患。

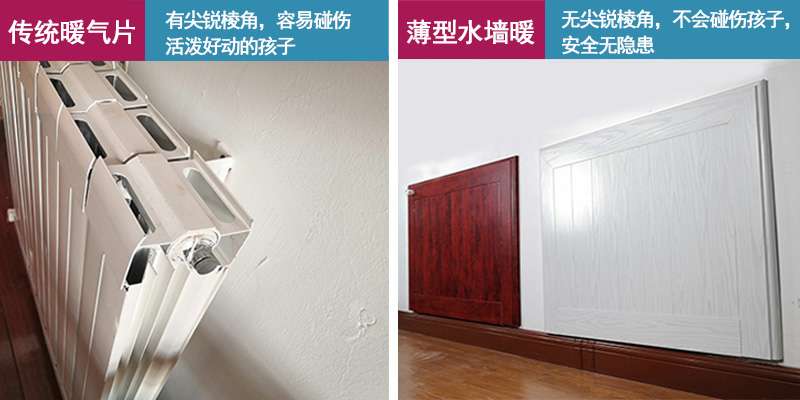

（圖10.銀屋墻圍式散熱器與傳統散熱器的安全性比較）

四、超薄墻圍式散熱器采用輻射散熱，升溫快，有陽光照射感覺，舒適度高；

五、超薄墻圍式散熱器不揚塵，不會加速病毒和細菌的傳播，比傳統散熱器更健康、更環保。

六、超薄墻圍式散熱器可根據裝飾和采暖需要在現場任意高度和寬度安裝，靈活方便。

墻圍式散熱器的散熱片、主管和側裝飾罩可根據需要在現場切割和組裝，便于安裝，可整墻安裝，也可部分墻面安裝；傳統散熱器一般在工廠整組制作，現場不能增減散熱片的高度和數量。

七、超薄墻圍式散熱器的水道壁較厚，無焊點，使用壽命長。

墻圍式散熱器的散熱片通道壁厚為2.5mm，主通道壁厚為3.1-7mm，是一般散熱器通道壁厚的2-3倍，主管道和支管采用精銅管件連接，在分戶獨立供暖系統中和水質符合鋁散熱器標準集中供熱系統中，可安全使用，使用壽命可與建筑物相同。

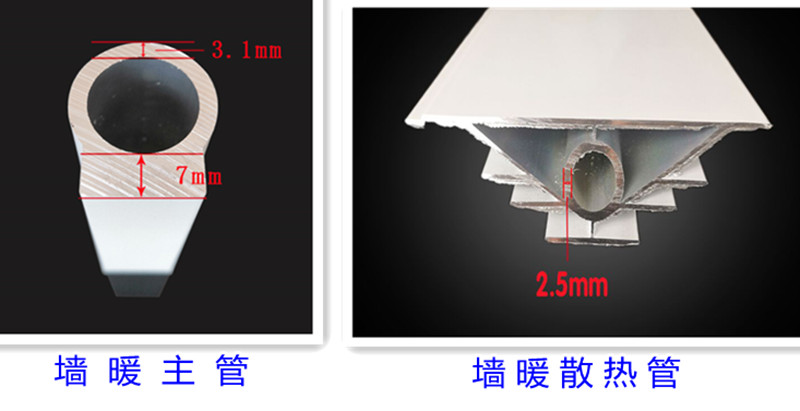

（圖11.銀屋墻圍式散熱器散熱管及主管橫截面）

八、超薄墻圍式散熱器模塊式組裝，即使以后維修，也只需更換有故障的單個散熱片，不需要整組更換，節省材料；

傳統散熱器只有一片散熱片有問題，需要整組更換，這是非常大的浪費。

（圖12.銀屋超薄墻圍式散熱器模塊式組裝）

從以上分析可以看出，超薄墻圍式散熱器不僅不會熏黑墻面，而且?guī)缀跸藗鹘y(tǒng)散熱器的所有缺陷，是一種非常理想的采暖方式，也是未來采暖發展的新趨勢。
